Оптические датчики положения Autonics BY

Датчики фотоэлектрические Autonics BY в компактном корпусе

Приборы поставляются в двух исполнениях: стандартного типа и с боковым срабатыванием, что дает дополнительные преимущества при установке датчиков в местах с ограниченным пространством, обеспечивая гибкость установки.

Датчики фотоэлектрические синхронизируемого типа серии BY в компактном корпусе состоят из источника и приёмника в корпусах из ABS-пластика. У датчика есть выходной сигнал NPN с открытым коллектором, который передаёт сигнал срабатывания на контроллер, счётчик или другой исполнительный механизм.

Оптические датчики серии BY имеют высокочувствительную линзу с увеличенным расстоянием срабатывания. Данный вид приборов также обладает высокой помехоустойчивостью и пониженной чувствительностью к окружающей освещённости, встроенную защиту от короткого замыкания и нарушения полярности. Оптические датчики определяют непрозрачные объекты с минимальным диаметром 5 мм.

Принцип работы фотоэлектрических датчиков Autonics BY

Оптические фотоэлектрические датчики серии BY работают по принципу пересечения луча.

Приёмник и излучатель располагают друг напротив друга на расстоянии не более 500 мм.

При включении фотодатчика от оптического излучателя посылается луч, который воспринимается приёмником и, если какой-либо объект пересекает его, приёмник посылает соответствующий электрический сигнал на контроллер.

Области применения фотодатчиков Autonics BY

Фотоэлектрические двухкомпонентные синхронизируемого типа датчики серии BY с высокой скоростью отклика нашли применение в различных сферах:

• Производство и упаковка пищевых продуктов;
• Оборудование по переработке пластмасс, каучуков, полиуретановых масс и пр.;
• Полупроводниковое оборудование;
• Металлообрабатывающее оборудование;
• Лифты;
• Экранные двери;
• Банкоматы и прочее.

Возможные ограничения

При подключении и эксплуатации оптических датчиков серии BY следует учитывать следующие ограничения:

• Повышенная температура и влажность могут привести к быстрому выходу из строя оборудования;
• Наличие слоя пыли на чувствительном элементе датчика может привести к отсутствию срабатывания;
• Засвечивание от других источников света может привести к ложным срабатываниям.

Технические характеристики серии BY

Датчики фотоэлектрические синхронизируемого типа серии BY обладают следующим набором технических показателей:

• Тип: барьерный (на пересечение луча)
• Расстояние срабатывания: 500 мм
• Тип воспринимаемого объекта: непрозрачные материалы с мин.Ø5мм
• Время срабатывания: до 1 мс
• Напряжение питания: 12…24В DC ±10%
• Потребляемый ток: не более 30 мА
• Источник света: инфракрасный светодиод (940 нм)
• Выход управления: NPN тип с открытым коллектором
  Напряжение нагрузки до 30 В DC; ток нагрузки до 100 мА
• Режим работы: на затемнение
• Защита от неправильной полярности и короткого замыкания
• Индикатор: красный светодиод LED
• Степень защиты: IP50
• Соединение: Кабель Ø4мм, L=2м (AWG22)
• Температура
  • Рабочая: -10…+55°С
  • Окр.среды: -10…+60°С
  • Хранения: -25…+70°С
• Влажность окружающей среды: 35-85% относительной влажности
• Освещённость: солнечный свет – не более 11000 лк, лампа накаливания – не более 3000 лк (засветка приёмника)
• Материалы

  • Корпус: АБС-пластик

  • Чувствительный элемент: акриловый полимер
  • Кронштейн: стальная пластина
  • Болт и гайка: сталь легированная молибденом и хромом

Габаритные размеры

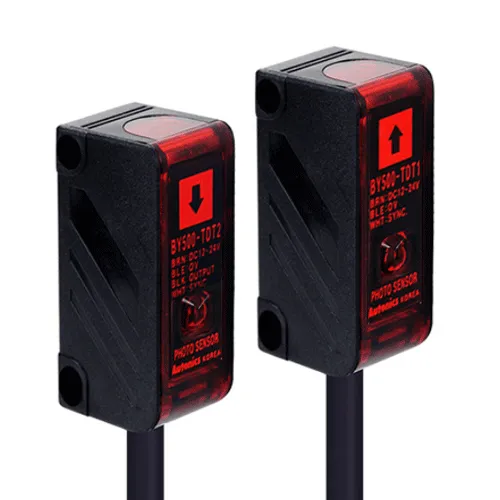

BY500-TDT Стандартное расположение

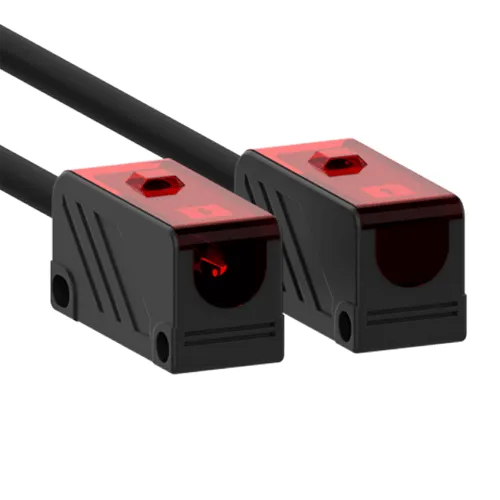

BYS500-TDT Боковое расположение
