Фотоэлектрические датчики Autonics BJR
Компактный маслостойкий фотоэлектрический датчик Autonics серии BJR – это устройство для определения расстояния, наличия или отсутствия контролируемого объекта на производствах, использующих масляные жидкости. Надежную работу в масляной среде обеспечивает пластиковый корпус из акрилонитрил-бутадиен-стирола, не растворимого маслом и обладающего большой механической прочностью.
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: BJR10M-TDT-C-P-F
Оптический датчик положения BJR10M-TDT-C-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
11 660 руб./шт
-
+
Заказать
|
||||||||||||||
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR3M-PDT-P-F
Оптический датчик положения BJR3M-PDT-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
9 790 руб./шт
-
+
Заказать
|
||||||||||||||
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR1M-DDT-C-P-F
Оптический датчик положения BJR1M-DDT-C-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
10 210 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR15M-TDT-P-F
Оптический датчик положения BJR15M-TDT-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
14 110 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR15M-TDT-C-P-F
Оптический датчик положения BJR15M-TDT-C-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
11 630 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR1M-DDT-P-F
Оптический датчик положения BJR1M-DDT-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
9 370 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR3M-PDT-C-P-F
Оптический датчик положения BJR3M-PDT-C-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
10 660 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR100-DDT-P-F
Оптический датчик положения BJR100-DDT-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
9 080 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR1M-DDT-W-P-F
Оптический датчик положения BJR1M-DDT-W-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
12 800 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.

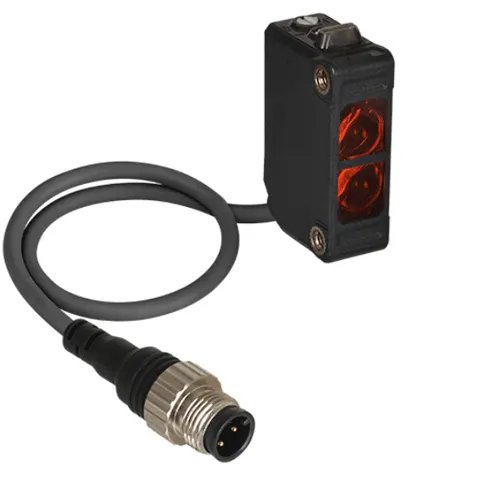

Артикул: BJR3M-PDT-W-P
Оптический датчик положения BJR3M-PDT-W-P позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
13 630 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJR100-DDT-C-P-F
Оптический датчик положения BJR100-DDT-C-P-F позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
9 950 руб./шт
-
+
Заказать
|
||||||||||||||
Назначение фотоэлектрических датчиков серии BJR в маслостойком корпусе
Фотодатчики серии BJR от Autonics в маслостойком корпусе используются для обнаружения деталей на расстояниях до 15 м, на тех предприятиях, где металл обрабатывается с применением СОЖ на операциях:
- сверление, токарно-фрезеровальные работы, шлифовка;
- прокатка, резка;
- штамповка, выдавливание.
Уплотнение стыков обеспечивает степень защиты IP67F, это означает, что корпус защищен от попадания масла внутрь устройства.
Благодаря алгоритму шумоподавления, фотодатчики серии BJR в маслостойком корпусе обладают хорошей помехоустойчивостью, что позволяет использовать вблизи несколько датчиков. Устройство имеет минимальную реакцию на засветку окружающими источниками освещения или солнцем.
Принцип работы фотоэлектрических датчиков BJR
Фотоэлектрические датчики Autonics BJR в маслостойком корпусе используют явление фотоэффекта. Освещенный приемный элемент датчика резко изменяет собственную проводимость. Это фиксирует электронная схема и выдает сигнал срабатывания.
Барьерные системы регистрируют прерывание светового потока, когда между приемником и передатчиком света возникает преграда.
Системы, работающие с отраженным светом своего источника, устроены немного сложнее. Излучение, проходя сквозь фильтр, приобретает горизонтальную поляризацию. Перед приемным элементом установлен фильтр вертикальной поляризации.
Любое отражение от постороннего объекта не вызовет реакцию датчика, потому что он этот свет «не видит». Только свой свет, отраженный от рефлектора, поворачивающего, благодаря конструкции поверхности, поляризацию на 90 градусов, будет воспринят фотоприемником. Это повышает достоверность, снижая вероятность ложного срабатывания. Цифровой фильтр, устраняя помехи и взаимное влияние, позволяет использовать датчики группой.
Защиту от агрессивной среды обеспечивает прочный корпус из маслоустойчивого акрилонитрил-бутадиен-стирола. Прозрачные линзы светодиода и фотоприемника изготовлены из полиамид-12 и полиметилметакрилата акрила.
Область применения фотоэлектрических датчиков серии BJR
Чаще всего датчики Autonics BJR работают в отраслях:
- автомобилестроении;
- станкостроении;
- авиастроении;
- машиностроении.
Тяжелые условия эксплуатации не позволяют использовать элементы, класс защиты которых ниже IP67F. Они быстро выходят из строя, прерывая рабочий процесс. Достоинства защищенных датчиков особенно заметны при качественной автоматизированной системе производства, использующей конвейер, роботизированные станки и ЧПУ.
Технические характеристики серии BJR
- Напряжение источника питания 10…30В DC ±10%
- Максимальный ток потребления: 30мА
- Увеличенное расстояние срабатывания
- Режим на пересечении луча: 15 м
- Режим диффузного отражения: 1 м
- Режим отражения от рефлектора: 3 м (с рефлектором MS-2S)
- Время реакции: макс. 1 мс
- Режим срабатывания: на свет (Light ON)/на затемнение (Dark ON)
- LED индикаторы состояния
- включение питания: красный
- норма: зеленый
- регистрация объекта: желтый
- Степень защиты: IP67F (JEM), IP67 (IEK)
- Сопротивление изоляции: >20MОм при 500В DC
- Прочность изоляции: 1000В AC 50/60Гц в течение 1мин.
- Устойчивость к импульсной помехе: прямоугольный, ±240В длительностью 1мкс
- Стойкость к вибрации: воздействие амплитудой 1,5мм частотой 10…55Гц по 1 минуте по каждой оси координат в течение 2 часов
- Устойчивость к ударной нагрузке: 500м/с2 (50G) в направлении каждой оси
- Максимальный ток срабатывания защиты выходной цепи от КЗ или превышения: 100 мА
- Предельные условия внешней среды
- температура воздуха: -25…+60°С
- влажность: 35…85%
- посторонняя засветка датчика: 300лк освещенности искусственным светом, 11000лк солнца
- Типы подключения: кабель с разъемом M12; кабель без разъема; разъем М8 на корпусе датчика.
Габаритные размеры
Исполнения с кабелем
|
Исполнения с разъемом
|
Исполнения с разъемом на кабеле
|
Возможные ограничения
Безаварийная эксплуатация датчиков возможна, если придерживаться мер предосторожности:
- не использовать датчик рядом с легковоспламеняющимися, агрессивными и ядовитыми газами;
- не использовать во влажных помещениях c большой вибрацией;
- обеспечить минимальный угол засветки солнцем или лампами освещения больше 30 градусов к рабочему направлению прибора, не допуская освещенности приемника более 11000лк для солнца и 3000лк от искусственных источников.
Для исключения засветки можно установить вертикальную стенку со стороны мешающего источника, но не перекрывающую рабочее направление.
Прежде чем фотодатчики СОЖ серии BJR заказать и купить, необходимо получить квалифицированную консультацию специалистов.
