Фотоэлектрические датчики Autonics BJP
Датчики фотоэлектрические серии BJP для обнаружения объектов на печатных платах – это устройства для определения наличия или отсутствия контролируемого объекта на печатной плате (PCB).
Функция подавления заднего фона (BGS) гарантирует обнаружение вне зависимости от структуры, типа и цвета поверхности фонового объекта, работает в диапазоне 10…100 мм.
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: BJP100-BDT-P

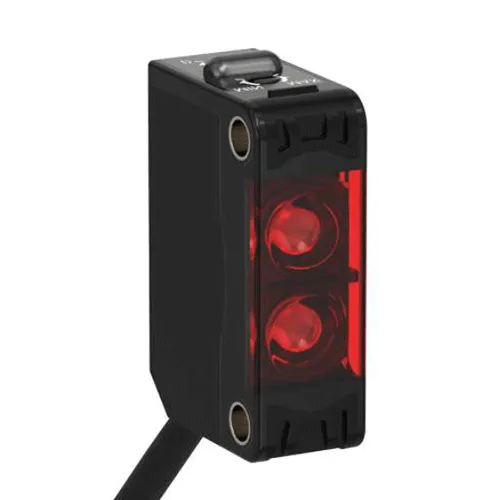

Оптический датчик положения BJP100-BDT-P позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
5 960 руб./шт
-
+
Заказать
|
||||||||||||||
Особенности датчиков фотоэлектрических серии BJP для обнаружения объектов на печатных платах
Компактный фотоэлектрический датчик Autonics BJP использует сочетание пучка света в форме прямоугольника (3х30 мм) с функцией подавления фоновых помех (BGS) и широким диапазоном обнаружения. Имеется переключатель рабочего режима на свет/затемнение. Датчик оснащён встроенной защитой от неправильного подключения полярности, а также защитой от короткого замыкания.
Пучок света точно обнаруживает объекты вне зависимости от наличия выступов, отверстий, ошибок или посторонних включений на платах на расстоянии от 10 до 100 мм.
Степень защиты IP65 обеспечивает работу в пыльных помещениях с умеренной влажностью. Алгоритм шумоподавления обеспечивает хороший показатель стойкости к помехам, что позволяет устанавливать несколько датчиков поблизости.
Принцип работы фотоэлектрических датчиков Autonics BJP
Фотоэлектрические датчики положения серии BJP можно настроить на режим работы: на засветку (LIGHT-ON) или на затемнение (DARK-ON) чувствительного элемента с одним из двух сигналов на выходе (NPN, PNP) по схеме с общим коллектором.
Приемник и излучатель расположены в одном корпусе. В сторону контролируемого объекта излучатель посылает световой (инфракрасный) луч, приемник улавливает его отражение от объекта. Поэтому рабочая зона датчика зависит от отражающих свойств объекта, что важно учитывать при использовании устройства. Датчик обладает конструкцией, позволяющей использовать его на минимальном расстоянии от объекта.
Для определения состояния датчика используется цветной индикатор:
- зелёный – стабильное состояние,
- красный – работа.
Области применения фотодатчиков серии BJP
Компактные фотоэлектрические датчики серии BJP используются в системах обнаружения компонентов малых размеров на печатных платах в массовом производстве. Особенности применения:
- Определение объектов;
- Определение маркировки на платах;
- Подавление фоновых шумов для обнаружения любых объектов вне зависимости от структуры, цвета и типа поверхности.
Технические характеристики датчиков серии BJP
- Сопротивление изоляции: ≥20 МОм (при 500 В DC по мегомметру)
- Виброустойчивость: 1,5 мм при частоте 10-55 Гц по осям X,Y,Z в течение 2 часов
- Рабочая температура: -25…+55°С (хранение -40…+70°С)
- Влажность: 35…85%
- Расстояние срабатывания: от 10 до 100 мм – для непрозрачной белой бумаги 100х100 мм
- Регулировка чувствительности: Есть
- Время отклика: 1,5 мс
- Источник света: красный LED (660 нм)
- Функция выхода: NO / NC
- Тип выхода: PNP- или NPN-тип транзистора с открытым коллектором
- Индикация: красный – рабочий режим, зелёный – стабильное состояние
- Степень защиты: IP65 (IEC)
- Схема защиты: защита от переполюсовки, защита от короткого замыкания по току
- Материал: корпус поликарбонат+АБС-пластик, чувствительная часть полиметилметакрилат
- Установка: кронштейн с гайками M3 и болтами
Габаритные размеры
Возможные ограничения
Прежде чем купить фотодатчики обнаружения объектов серии BJP, важно проконсультироваться с инженером по вопросам монтажа, эксплуатации и обслуживания, так как есть ряд ограничений:
- Не подходит для использования в помещениях, где содержатся взрывоопасные и горючие газы и с повышенной влажностью и вибрацией;
- Датчик использовать не ранее, чем через 0,1 сек после подключения к сети электропитания;
- Не очищать водой или органическими растворителями.
