Емкостные сигнализаторы уровня FLEXI FLD-32 "НОВАЯ МЕДУЗА"
Датчик уровня FLEXI FLD-32 НОВАЯ МЕДУЗА ‒ это устройство для сигнализации уровня жидкости (проводящей и непроводящей) в стеклянном или пластиковом резервуаре. Прибор имеет гибкий корпус из полиуретанового материала, что позволяет устанавливать его на изогнутых поверхностях (пластиковые контейнеры, канистры, пластиковые ванны, бассейны и т.д.)
Благодаря своей конструкции, датчик уровня НОВАЯ МЕДУЗА можно применять с емкостями без использования дополнительных отверстий, установив устройство снаружи с помощью самоклеящегося слоя и специальной крепежной ленты. Данный датчик позволяет определять уровень жидкости, когда недопустим её контакт с элементами устройства. FLEXI FLD-32 обеспечивает надежную работу при налипании проводящих сред, благодаря использованию высокочастотных волн излучения.
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: FLD-32N-W-S-K5
Емкостный датчик уровня FLD-32N-W-S-K5 для контроля и сигнализации предельного уровня жидкости.
|
20 915 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: FLD-32N-W-S-K2
Емкостный датчик уровня FLD-32N-W-S-K2 для контроля и сигнализации предельного уровня жидкости в непроводящих резервуарах (через непроводящую стенку резервуара или трубопровода).
|
19 998 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: FLD-32N-M-S-K2
Емкостный датчик уровня FLD-32N-M-S-K2 накладной для контроля уровня через стенку в непроводящих резервуарах (через непроводящую стенку резервуара или трубопровода).
|
21 165 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.

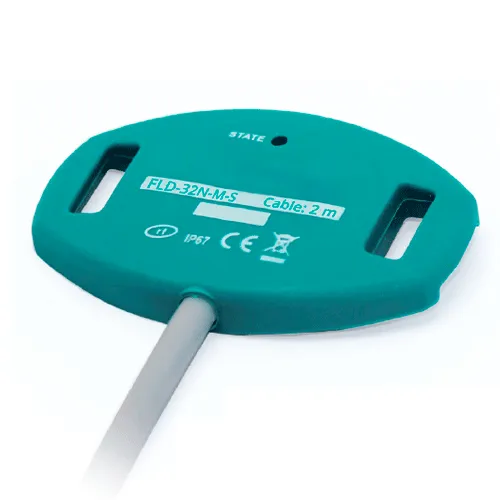

Артикул: FLD-32N-M-S-K5
Емкостный датчик уровня FLD-32N-M-S-K5 для контроля и сигнализации предельного уровня жидкости в непроводящих резервуарах (через непроводящую стенку резервуара или трубопровода).
|
22 082 руб./шт
-
+
Заказать
|
||||||||||||||
Преимущества датчиков контроля уровня жидкостей в непроводящих резервуарах FLEXI FLD-32 "НОВАЯ МЕДУЗА"
- Возможность определения предельного уровня жидкости через непроводящую стенку сосуда;
- Корректная работа датчика даже в случае налипания продукта на стенки резервуара;
- Установка возможна с помощью самоклеящегося слоя или специальной крепежной ленты;
- Имеется светодиодная индикация состояния;
- Настройка режимов работы может осуществляться с помощью программирующего контакта или магнитной ручки;
- Датчик имеет гибкий корпус и миниатюрные размеры, что позволяет устанавливать его на слегка изогнутых поверхностях;
- Несколько датчиков могут быть расположены рядом и не оказывают влияния друг на друга.
Принцип работы датчика уровня FLEXI FLD-32
Принцип работы датчика уровня FLEXI FLD-32 НОВАЯ МЕДУЗА основан на оценке диэлектрической проницаемости жидкости. Устройство производит сравнение диэлектрической проницаемости при наличии и отсутствии жидкости и срабатывает в случае появления продукта на установленном уровне.
Программирование датчика возможно двумя способами:
- С помощью магнитной ручки (M);
- С помощью программирующего контакта (W).
В обоих случаях производится настройка режимов работы:
- SO ‒ выход замкнут при отсутствии продукта;
- SC ‒ выход разомкнут при отсутствии продукта.
Для настройки режима SO необходимо:
- M: В пустом или частично заполненном сосуде (ниже нижнего края датчика) необходимо дотронуться магнитной ручкой до чувствительного элемента датчика на время ≤2 с. При заполнении бака выше верхнего края датчика, нужно коснуться магнитной ручкой чувствительного элемента на время ≥4 с.
- W: В пустом или частично заполненном сосуде (ниже нижнего края датчика) необходимо подключить программный контакт к клемме 0 В на 2 с. При заполнении бака выше верхнего края датчика или полном заполнении, присоедините контакт к клемме +U также на 2 с.
Для настройки режима SС необходимо:
- Для обоих случаев программирования выполнить алгоритм в обратном порядке.
|
Видеоинструкция настройки режима НО (на замыкание) |
Видеоинструкция настройки режима НЗ (на размыкание) |
Применение датчиков уровня НОВАЯ МЕДУЗА
Датчик уровня НОВАЯ МЕДУЗА используется для обнаружения:
- охлаждающих жидкостей;
- водных растворов;
- масел;
- дизельного топлива;
- воды и т.д.
FLEXI FLD-32 позволяет контролировать уровень в канистрах, пластиковых контейнерах, ваннах, бассейнах и т.д.
Технические характеристики датчиков уровня жидкости НОВАЯ МЕДУЗА
|
Габаритные размеры |
- Напряжение питания: 6…30 В DC;
- Потребляемый ток: макс. 0,6 мА;
- Коммутируемый ток (мин./макс.): 3,3/40 мА;
- Остаточное напряжение в закрытом состоянии: макс. 6 В;
- Макс. частота переключения: 1 Гц;
- Температура окружающей среды: -20…+70°C;
- Диаметр сосуда для крепления датчика: мин. 300 мм;
- Максимальная толщина стенки сосуда: 8 мм (проводящие жидкости), 3 мм (непроводящие жидкости);
- Класс защиты: IP67;
- Материал корпуса: полиуретан;
- Тип соединительного кабеля: PUR 3×0,14 мм2;
- Вес (включая кабель 2 м): около 40 г;
- Вес (без кабеля): 10 г.
Недостатки
- Датчик не предназначен для измерения предельного уровня в сосудах с антистатическим покрытием (частично проводящие стенки);
- В случае большого расстояния между датчиком и шкафом управления затруднительна настройка, так как необходимо присутствие работника непосредственно возле резервуара с датчиком.
