Емкостные сигнализаторы уровня жидкости DLS-35 в Санкт-Петербурге

Преимущества емкостных сигнализаторов уровня DLS-35

Емкостной сигнализатор уровня серии DLS-35 отличается:

• лёгкой настройкой;
• возможностью работы с жидкостями и сыпучими материалами;
• различными вариантами присоединения к процессу;
• высокой стабильностью и чувствительностью (ε_r≥1,3);
• наличием оптической индикации состояния (2 светодиода);
• возможностью установки в открытые, закрытые и напорные сосуды;
• большим диапазоном рабочих температур.

Устройства серии различаются изоляция электродов, благодаря чему можно подобрать вариант для любых условий работы, в том числе в проводящих и агрессивных средах.

Особенность модификаций Xi, XiT позволяет использовать их во взрывоопасных средах, а XiM, XiMT подойдут для установки в рудниках.

Нержавеющая сталь, применяемая для изготовления деталей сигнализатора, обеспечивает долговечность и надёжность работы.

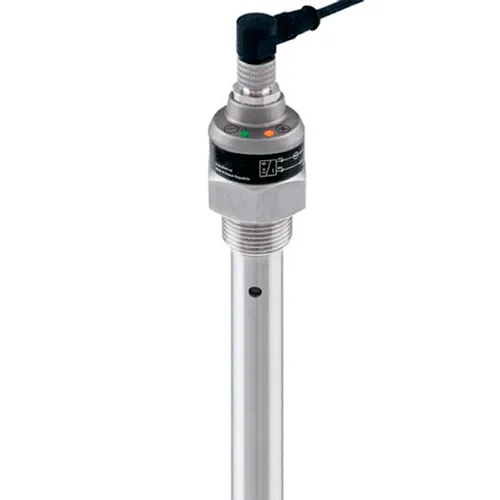

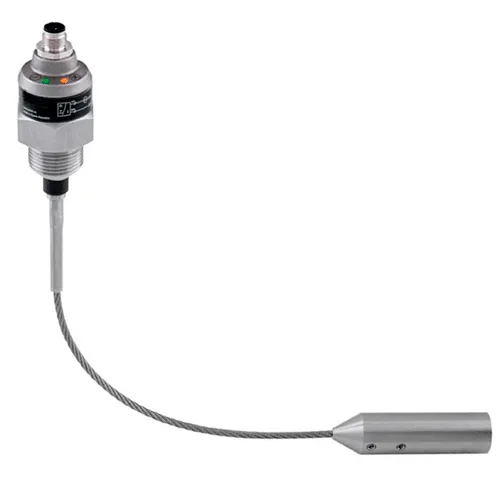

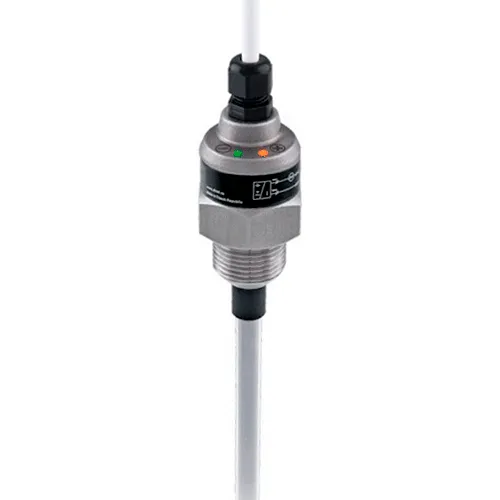

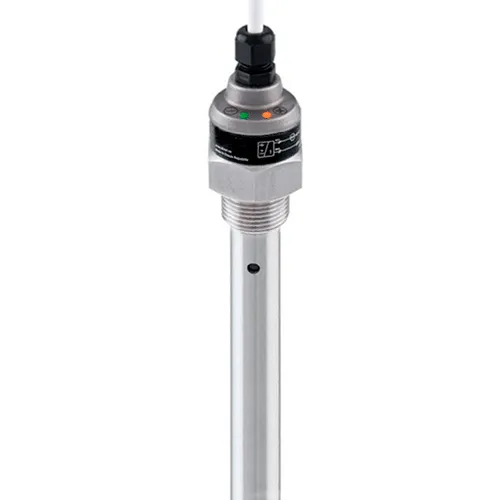

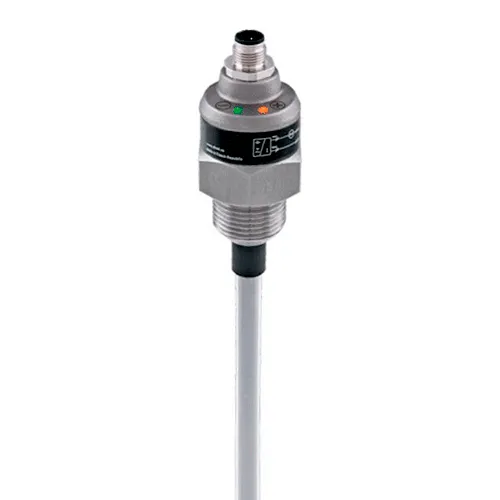

Модельный ряд сигнализаторов уровня DLS-35

Емкостные датчики уровня DLS-35 представлены в нескольких модификациях:

Принцип работы сигнализаторов уровня DLS-35

Принцип действия емкостного сигнализатора уровня серии DLS-35 основан на изменении емкости воздушных пространств и измеряемого вещества при увеличении и уменьшении уровня.

Для настройки чувствительности датчика к измерению применяется магнитная ручка, которую необходимо приложить к меткам «+» и «–» около разъёма или кабельной втулки. Калибровку можно производить как с поступающим веществом, так и без него.

Можно выполнить настройку чувствительности и функцию гистерезиса.

Применение датчиков уровня DLS-35

Емкостные датчики уровня DLS-35 применяются в работе с:

• токонепроводящими жидкостями – масла, мазут, дизтопливо и др.;
• токопроводящими – воды, водные растворы, известковое молоко и т.д.;
• сыпучими веществами, которым свойственно налипание – песок, зерновые культуры, грануляты и т.д.;
• смесями с низким удельным весом и низкой диэлектрической проницаемостью (цемент, мука и пр.);
• растворами с примесями (масла, сжиженные газы).

Некоторые модели могут размещаться в цистернах с обильной выработкой конденсата и пара.

Технические характеристики сигнализаторов уровня DLS-35

Для емкостных сигнализаторов уровня DLS-35 характерно:

• Питающее напряжение (DLS-35N(T)): 7…34 В DC
• Токопотребление (DLS-35N(T)): макс. 5 мА
• Ток при переключении (NPN, PNP транзисторы): 300 мА
• Остаточное напряжение при замкнутом состоянии: макс. 1,5 В
• Входное сопротивление / электропрочность: 1 MОм / 200 В DC
• Емкость отделения (втулка-вводы) / электростойкость: 50 нФ / 350 В AC
• Емкость отделения (электрод-вводы) / электростойкость: 47 нФ / 350 В AC
• Температура измеряемой среды (в зависимости от модификации): -40…+300°C
• Температура окружающей среды (в зависимости от модификации): -40…+85°C
• Уровень защиты:
  • IP67 (DLS-35_-_ _-C-_-_)
  • IP68 (DLS-35_-_ _-A (B, D, V, H)-_-_)
• Кабель: ПВХ 3x0,5 мм²
• Вес датчика (без электрода, кабеля):
  • В исполнении N: прим. 0,3 кг
  • В исполнении NT: прим. 0,6 кг
• Материал:
  • Втулка, электрод, трубка: нерж.сталь
  • Изоляция: ФЭП, ПФА

Габаритные размеры

DLS-35_-10,13

DLS-35_-20

DLS-35_-21,22,25

DLS-35_-30

DLS-35_-31

DLS-35_-40

DLS-35_-41

DLS-35_-50

Код заказа

При покупке емкостных датчиков уровня серии DLS-35 к набору прилагается магнитная ручка, безасбестовая прокладка.

Опционально предоставляются:

• Уплотнители;
• Кабели;
• Соединительные разъёмы;
• Защитные шланги;
• Крепежные гайки и др.

Недостатки

Для работы необходим стабилизированный источник с гальванической развязкой или коммутируемый источник с подавлением синфазных помех на вторичной стороне (если есть защитная клемма PE, то её заземлить).

Для работы с непроводящими емкостями необходимы вспомогательный электрод, армирование или металлические конструкции.

Установка датчика должна производиться вне прямого потока жидкостей или сыпучих веществ. Если такая установка невозможна, то для защиты электрода от механического воздействия следует установить защитный козырек.

Сертификаты

• Декларация ЕАЭС RU-Д-CZ.РА02.В.99672 24 на сигнализаторы уровня Dinel

Документация

• Каталог емкостных сигнализаторов уровня DLS-35
• Руководство по эксплуатации серии DLS-35
• Паспорт на емкостные сигнализаторы уровня DLS-35
