Емкостные сигнализаторы уровня сыпучих материалов DLS-35
Емкостные сигнализаторы уровня серии DLS-35 применяются для контроля предельного уровня жидких сред и сыпучих материалов в различных ёмкостях: резервуарах, трубах и т.д.
Специальные электроды, которыми оборудованы некоторые модели емкостных сигнализаторов уровня DLS-35, могут быть покрыты изоляцией, обеспечивающей бесперебойность работы при налипании проводящей и агрессивной среды. Для работы при высоких эксплуатационных температурах, производстве с взрывоопасными веществами применяют датчики с маркировкой по взрывозащите, то есть взрывобезопасные модификации, подтверждённые Российским сертификатом соответствия.
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-20-G1-P-B-E200-K8
Емкостный датчик уровня DLS-35NT-20-G1-P-B-E200-K8 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
65 604 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35N-10-G1-N-A-E50-K2
Емкостный датчик уровня DLS-35N-10-G1-N-A-E50-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
43 224 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35N-13-G1-N-A-E50-K2
Емкостный датчик уровня DLS-35N-13-G1-N-A-E50-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
43 896 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-50-G1-P-B-E2525-K4
Емкостный датчик уровня DLS-35NT-50-G1-P-B-E2525-K4 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
74 537 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-50-G1-P-B-E3600-K6
Емкостный датчик уровня DLS-35NT-50-G1-P-B-E3600-K6 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
76 458 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-20-G1-P-B-E200-K6
Емкостный датчик уровня DLS-35NT-20-G1-P-B-E200-K6 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
65 124 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-50-G1-P-B-E6000-K8
Емкостный датчик уровня DLS-35NT-50-G1-P-B-E6000-K8 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
80 204 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-20-G1-P-B-E200-K4
Емкостный датчик уровня DLS-35NT-20-G1-P-B-E200-K4 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
64 739 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-10-G1-P-B-E100-K6
Емкостный датчик уровня DLS-35NT-10-G1-P-B-E100-K6 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
69 542 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-10-G1-P-B-E100-K8
Емкостный датчик уровня DLS-35NT-10-G1-P-B-E100-K8 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
69 926 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-10-G1-P-B-E100-K4
Емкостный датчик уровня DLS-35NT-10-G1-P-B-E100-K4 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
69 158 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-10-G3/4-P-A-E100-K2
Емкостный датчик уровня DLS-35NT-10-G3/4-P-A-E100-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
67 717 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-30-G1-P-A-E150-K2
Емкостный датчик уровня DLS-35NT-30-G1-P-A-E150-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
66 756 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35N-10-G1-P-B-E100-K2
Емкостный датчик уровня DLS-35N-10-G1-P-B-E100-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
45 913 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35N-30-M27-P-A-E230-K2
Емкостный датчик уровня DLS-35N-30-M27-P-A-E230-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
42 359 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-20-M30-P-V-E500-K2
Емкостный датчик уровня DLS-35NT-20-M30-P-V-E500-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
65 508 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-20-M30-P-V-E1000-K2
Емкостный датчик уровня DLS-35NT-20-M30-P-V-E1000-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
68 581 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-10-CI34-N-C-E50
Емкостный датчик уровня DLS-35NT-10-CI34-N-C-E50 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
67 525 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35N-50-G1-N-C-E3000
Емкостный датчик уровня DLS-35N-50-G1-N-C-E3000 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
53 309 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35N-10-G1-P-C-E100
Емкостный датчик уровня DLS-35N-10-G1-P-C-E100 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
47 214 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-20-G1-N-V-E400-K2
Емкостный датчик уровня DLS-35NT-20-G1-N-V-E400-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
65 796 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35NT-10-G1-N-A-E100-K2
Емкостный датчик уровня DLS-35NT-10-G1-N-A-E100-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
70 887 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35N-10-G1-P-A-E100-K5
Емкостный датчик уровня DLS-35N-10-G1-P-A-E100-K5 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
48 795 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: DLS-35N-20-M30-P-B-E140-K2
Емкостный датчик уровня DLS-35N-20-M30-P-B-E140-K2 для контроля и сигнализации предельного уровня жидкости и сыпучих материалов.
|
Цена:
40 342 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
|
Преимущества емкостных сигнализаторов уровня DLS-35
Емкостной сигнализатор уровня серии DLS-35 отличается:
- лёгкой настройкой;
- возможностью работы с жидкостями и сыпучими материалами;
- различными вариантами присоединения к процессу;
- высокой стабильностью и чувствительностью (εr≥1,3);
- наличием оптической индикации состояния (2 светодиода);
- возможностью установки в открытые, закрытые и напорные сосуды;
- большим диапазоном рабочих температур.
Устройства серии различаются изоляция электродов, благодаря чему можно подобрать вариант для любых условий работы, в том числе в проводящих и агрессивных средах.
Особенность модификаций Xi, XiT позволяет использовать их во взрывоопасных средах, а XiM, XiMT подойдут для установки в рудниках.
Нержавеющая сталь, применяемая для изготовления деталей сигнализатора, обеспечивает долговечность и надёжность работы.
Модельный ряд сигнализаторов уровня DLS-35
Емкостные датчики уровня DLS-35 представлены в нескольких модификациях:
Модификация | Измеряемая среда | Электрод | Изоляция | Установка | Длина электрода |
DLS-35-10 | Не налипающие сыпучие вещества | Цилиндрический | Без изоляции | сбоку | 0,05 м/0,1 м |
DLS-35-13 | Не налипающие сыпучие вещества | Цилиндрический | Без изоляции | сбоку | 0,05 м/0,1 м |
DLS-35-20 | Сыпучие материалы с низким удельным весом и диэлектрической проницаемостью | Стержневой | Частичная изоляция | сбоку, сбоку наискось, сверху | 0,1…2м |
DLS-35-21 | Налипающие сыпучие вещества с примесями | Стержневой | FEP - изоляция | сбоку, сверху | 0,1…2м |
DLS-35-22 | Налипающие сыпучие вещества с примесями | Стержневой | PFA - изоляция | сбоку, сверху | 0,1…2м |
DLS-35-25 | Налипающие сыпучие вещества с примесями, высокие температуры | Стержневой | PFA - изоляция | сбоку, сверху | 0,1…2м |
DLS-35-30 | Токонепроводящие сыпучие материалы | Прутковый съёмный | Без изоляции | в вертикальном положении сверху, сбоку наискось | 0,1…3м |

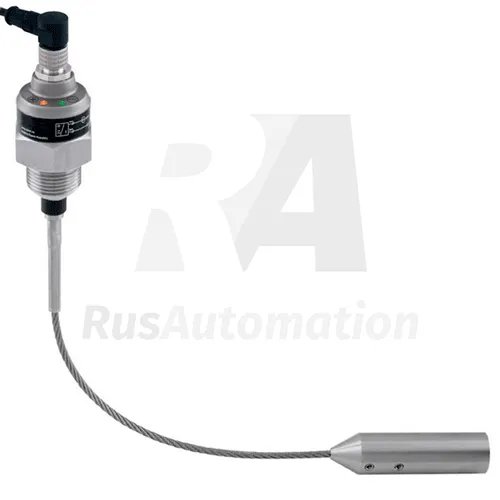

DLS-35-50 | На глубине для сыпучих веществ | Тросиковый | Без изоляции | сверху | Макс. 6 м |
Принцип работы сигнализаторов уровня DLS-35
Принцип действия емкостного сигнализатора уровня серии DLS-35 основан на изменении емкости воздушных пространств и измеряемого вещества при увеличении и уменьшении уровня.
Для настройки чувствительности датчика к измерению применяется магнитная ручка, которую необходимо приложить к меткам «+» и «–» около разъёма или кабельной втулки. Калибровку можно производить как с поступающим веществом, так и без него.
Можно выполнить настройку чувствительности и функцию гистерезиса.
Применение датчиков уровня DLS-35
Емкостные датчики уровня DLS-35 применяются в работе с:
- токонепроводящими жидкостями – масла, мазут, дизтопливо и др.;
- токопроводящими – воды, водные растворы, известковое молоко и т.д.;
- сыпучими веществами, которым свойственно налипание – песок, зерновые культуры, грануляты и т.д.;
- смесями с низким удельным весом и низкой диэлектрической проницаемостью (цемент, мука и пр.);
- растворами с примесями (масла, сжиженные газы).
Некоторые модели могут размещаться в цистернах с обильной выработкой конденсата и пара.
Технические характеристики сигнализаторов уровня DLS-35
Для емкостных сигнализаторов уровня DLS-35 характерно:
- Питающее напряжение (DLS-35N(T)): 7…34 В DC
- Токопотребление (DLS-35N(T)): макс. 5 мА
- Ток при переключении (NPN, PNP транзисторы): 300 мА
- Остаточное напряжение при замкнутом состоянии: макс. 1,5 В
- Входное сопротивление / электропрочность: 1 MОм / 200 В DC
- Емкость отделения (втулка-вводы) / электростойкость: 50 нФ / 350 В AC
- Емкость отделения (электрод-вводы) / электростойкость: 47 нФ / 350 В AC
- Температура измеряемой среды (в зависимости от модификации): -40…+300°C
- Температура окружающей среды (в зависимости от модификации): -40…+85°C
- Уровень защиты:
- IP67 (DLS-35_-_ _-C-_-_)
- IP68 (DLS-35_-_ _-A (B, D, V, H)-_-_)
- Кабель: ПВХ 3x0,5 мм2
- Вес датчика (без электрода, кабеля):
- В исполнении N: прим. 0,3 кг
- В исполнении NT: прим. 0,6 кг
- Материал:
- Втулка, электрод, трубка: нерж.сталь
- Изоляция: ФЭП, ПФА
Габаритные размеры
Код заказа
При покупке емкостных датчиков уровня серии DLS-35 к набору прилагается магнитная ручка, безасбестовая прокладка.
Опционально предоставляются:
- Уплотнители;
- Кабели;
- Соединительные разъёмы;
- Защитные шланги;
- Крепежные гайки и др.
Недостатки
Для работы необходим стабилизированный источник с гальванической развязкой или коммутируемый источник с подавлением синфазных помех на вторичной стороне (если есть защитная клемма PE, то её заземлить).
Для моделей DLS-35Xi (XiT, XiM, XiMT) нужен искробезопасный источник.
Для работы с непроводящими емкостями необходимы вспомогательный электрод, армирование или металлические конструкции.
Установка датчика должна производиться вне прямого потока жидкостей или сыпучих веществ. Если такая установка невозможна, то для защиты электрода от механического воздействия следует установить защитный козырек.
Документация
- Каталог емкостных сигнализаторов уровня DLS-35
- Руководство по эксплуатации серии DLS-35
- Технический паспорт DLS-35
Сертификаты
- Сертификат взрывозащиты ЕАЭС RU С-CZ.АЖ38.В.00034/19 (ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах")
