Дискретные датчики уровня CleverLevel LBFS
Датчик уровня Baumer CleverLevel LBFS это прибор в компактном корпусе, применяемый с жидкими и любыми сыпучими продуктами. Baumer CleverLevel LBFS адаптированы под узкие места, легко заменяют вилочные вибродатчики.
Серия CleverLevel это емкостно-частотные сигнализаторы уровня, основанные на технологии frequency sweep. На измерения не влияют параметры среды, а воздействие на продукт и процесс минимальны. Модификация LBFS является специальным компактным исполнением и имеет множество вариантов тех. подключения. Предназначена для оценки и сигнализирования уровня в жидких высоковязких, маслянистых веществах и любых сыпучих продуктах. Отличается от стандартной модификации удобным корпусом, экономичностью (выходной сигнал PNP/NPN, NO/NC определен заранее) и расширенной сферой применения. В дополнению к допускам по взрывозащите, гигиене и ж/д-транспорту имеет допуск на морской транспорт. Достоинства по точности (1 мм) и быстроте отклика (0,1 с) сохранены.
Быстрый просмотр
|
В наличии: Много
Артикул: LBFS-01521.0

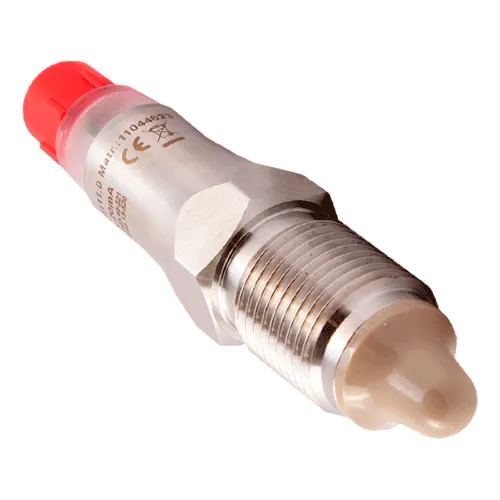

Емкостный датчик уровня CleverLevel LBFS-01521.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-23K21.0

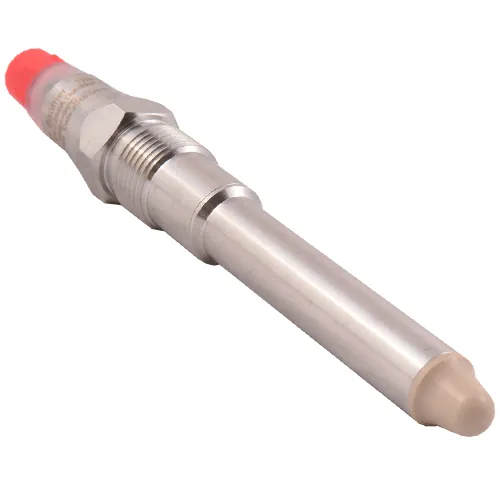

Емкостный датчик уровня CleverLevel LBFS-23K21.0 для контроля и сигнализации предельного уровня жидкости. Удлиненное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-B1112.0
Емкостный датчик уровня CleverLevel LBFS-B1112.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-B1711.0
Емкостный датчик уровня CleverLevel LBFS-B1711.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-B1321.0
Емкостный датчик уровня CleverLevel LBFS-B1321.0для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-B1121.0
Емкостный датчик уровня CleverLevel LBFS-B1121.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-01N22.0
Емкостный датчик уровня CleverLevel LBFS-01N22.0 для контроля и сигнализации предельного уровня жидкости. Удлиненное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-02A21.0
Емкостный датчик уровня CleverLevel LBFS-02A21.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-01321.C
Емкостный датчик уровня CleverLevel LBFS-01321.C для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-01321.0
Емкостный датчик уровня CleverLevel LBFS-01321.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-02521.0

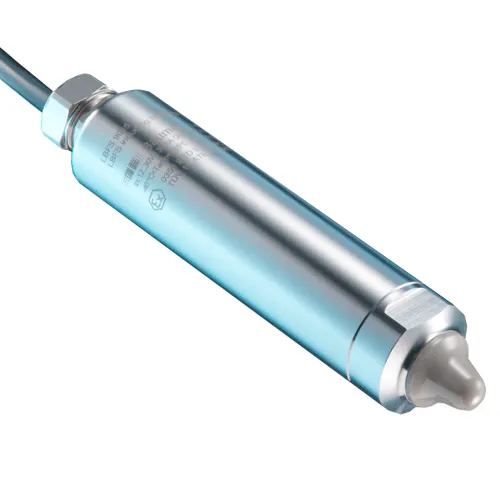

Емкостный датчик уровня CleverLevel LBFS-02521.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFS-12121.0
Емкостный датчик уровня CleverLevel LBFS-12121.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Достоинства и преимущества Baumer CleverLevel LBFS
- Компактный корпус (пригоден для использования в трубопроводах)
- Широкий спектр применения (допуск на морской и ж/д-транспорт, взрывобезопасное и гигиеническое исполнения, устройство изменения глубины погружения и иные доп. опции)
- Пригоден для использования в оборудовании, которое промывается мойкой CIP/SIP
- Точность до 1 мм при времени отклика 0,1с
- Независимость измерений от давления/температуры/турбулентности/осадков на продукте
- Надежность (отсутствие в конструкции движущихся элементов, защита от обратной полярности и КЗ)
- Минимальное воздействие на процесс
- Возможно индивидуальное изготовление по ТЗ от заказчика
Применение уровнемеров Baumer CleverLevel LBFS
- Задачи по контролю уровня, границ раздела сред в жидких вязких/маслянистых средах, сыпучих продуктах
- Трубо- и продуктопроводы, в том числе с малым диаметром
- Защита насосов в трубопроводах подачи жидкостей от сухого хода
- Морской и ж/д-транспорт, опасные производства
- Техпроцессы, требующие соблюдения гигиены (пищевая сфера), процессы с использованием CIP/SIP-моек
- Замена вилочных вибродатчиков
- Продукты с диэл. проницаемостью >1,5 (согласно заводских настроек)
Примеры применения CleverLevel LBFS
Применение CleverLevel в производстве вина |
Защита насоса от сухого хода при производстве сливок |
||
Контроль образования затора сахара |
Контроль уровня смол |
||
Контроль уровня сухого топлива |
Поддержание уровня панировки |
||
Контроль уровня масла на комбикормовом заводе |
Контроль уровня в буферном баке триблока |
||
Защита насоса, исключение переполнения |
Контроль уровня растопленного шоколада |
Технические характеристики CleverLevel LBFS
Расширенные данные на емкостно-частотные сигнализаторы CleverLevel в модификации LBFS представлены ниже.
Корпус | |
Исполнение | Компактное |
Материал | Нерж. сталь |
Электрическое соединение | |
Разъем | М12х1, 4pin, поликарбонат М12х1, 4pin, нерж. сталь |
Кабельный ввод | 5 м, 4-жильный, ПВХ (Кабель) |
Условия окружающей среды | |
Температура окр. среды | -40…+85°С |
Температура хранения | -40…+85°С |
Влажность | Относительная влажность <98% |
Класс защиты | IP67 IP69K (с соответствующим кабелем) |
Вибрация | IEC 60068-2-6 Испытание GL 2 |
Технологическое присоединение | |
Варианты присоединений | См. чертежи |
Монтажное положение | Любое (сверху, снизу, сбоку) |
Материал контактной части | ПЭЭК Natura Нерж. сталь AISI 316L (1.4404) Нерж. сталь AISI 304 (1.4301) (опционально) |
Шероховатость поверхностей контактной части | Ra<0,8 мкм |
Условия функционирования | |
Температура процесса | Cм. таблицы ниже |
Давление процесса | |
Электропитание | |
Напряжение питания | 12…30В DC |
Потребляемый ток (без нагрузки) | 25 мА, макс.50 мА |
Защита от обратной полярности | Встроенная |
Готовность к работе при подкл. питания | < 2 с |
Выходной сигнал | |
Тип сигнала | PNP, NPN |
Номинальный ток | 20 мА, макс. |
Защита от КЗ | |
Падение напряжения | PNP: (+Vs-1,5)±0,5 В, сопротивление нагрузки 10 кОм NPN: (+1,5 В)±0,5 В, сопротивление нагрузки 10 кОм |
Ток утечки | Максимум ±100 мкА |
Режим работы | Нормально открытый (НО) Нормально закрытый (НЗ) |
Характеристики датчика | |
Точность срабатывания | ±1 мм |
Гистерезис | ±1 мм |
Время отклика | 0,1 с (0,15 ± 0,05 с) |
Задержка выходного сигнала | 0,0…10,0 с (настраиваемая) |
Заводские настройки | |
Выходной сигнал | |
Предустановленные настройки переключения | <75% (Диэл. проницаемость >1,5) |
Задержка вых. сигнала | 0,1 с |
Допуски применения | |
Электромагнитная совместимость | EN 61326 |
Электромагнитное излучение | EN 61326 (при установке на металлическоей емкости) |
Безопасность | cULus, Класс 2, E365692 |
Гигиеническое исполнение | Cм. таблицу «допуски применения LBFS» |
Допуск на применение на ж/д-транспорте | В соответствии со стандартом EN 50155 |
Допуск на применение на морском транспорте | Cм. таблицу «допуски применения LBFS» |
Технологические присоединения LBFS
Тип | Технологическое присоединение | BCID | Температура процесса (при tокр.среды <+50°C),°C | Давление процесса, бар | Кратковременное превышение макс. t проц. (период < 1ч, tокр.ср. <+50°C), °C | Давление проц. при кратковременном превышении макс. t проц., бар |
LBFS-xx1xx.x | G 1/2 A ISO 228-1 | G07 | -40…+115°C | -1…100 бар | +135°C | -1…100 бар |
LBFS-xxGxx.x | G 1/2 A ISO 228-1 с температурным компенсатором. Не для монтажа с ZPW1-7x1 | G07 | -40…+150°C | -1…100 бар | не допускается | - |
LBFS-xxAxx.x | G 1/2 A DIN 3852-E, уплотнение NBR (Бутадиен- нитрильный каучук) | G51 | -40…+115°C | -1…100 бар | +135°C | -1…100 бар |
LBFS-xxBxx.x | G 1/2 A DIN 3852-E, уплотнение Витон (Viton®) | G51 | -40…+115°C | -1…100 бар | +135°C | -1…100 бар |
LBFS-xx4xx.x | G 1/2 A гигиеническое | A03 | -40…+115°C | -1…10 бар | +135°C | -1…5 бар |
LBFS-xxKxx.x | G 1/2 A гигиеническое, удлинение 82 мм | A03 | -40…+115°C | -1…10 бар | +135°C | -1…5 бар |
LBFS-xxLxx.x | G 1/2 A гигиеническое, удлинение 250 мм, устройство изменения глубины погружения | A03 | -40…+200°C | -1…5 бар | не допускается | - |
LBFS-xx5xx.x | G 1/2 A ISO 228-1, монтаж со стороны процесса (внутренняя резьба) | T10 | -40…+85°C | -1…100 бар | +135°C | -1…100 бар |
LBFS-xx2xx.x | G 3/4 A ISO 228-1 | G10 | -40…+115°C | -1…100 бар | +135°C | -1…100 бар |
LBFS-xx3xx.x | G 1 A ISO 228-1 | G11 | -40…+115°C | -1…100 бар | +135°C | -1…100 бар |
LBFS-xxNxx.x | 1/2-14 NPT | N02 | -40…+115°C | -1…100 бар | +135°C | -1…100 бар |
LBFS-xxMxx.x | 1/2-14 NPT с температурным Компенсатором | N02 | -40…+150°C | -1…100 бар | не допускается | - |
LBFS-xx6xx.x | 3/4-14 NPT | N03 | -40…+115°C | -1…100 бар | +135°C | -1…100 бар |
LBFS-xx7xx.x | M18x1 | М11 | -40…+115°C | - | не допускается | - |
Допуски применения LBFS
Тип | Технологическое присоединение | BCID | Допуски |
LBFS-xx1xx.x | G 1/2 A ISO 228-1 | G07 | DNV, GL, Lloyd's Register, CCS, WHG |
LBFS-xxGxx.x | G 1/2 A ISO 228-1 с температурным компенсатором. Не для монтажа с ZPW1-7x1 | G07 | - |
LBFS-xxAxx.x | G 1/2 A DIN 3852-E, уплотнение NBR (Бутадиен- нитрильный каучук) | G51 | DNV, GL |
LBFS-xxBxx.x | G 1/2 A DIN 3852-E, уплотнение Витон (Viton®) | G51 | DNV, GL |
LBFS-xx4xx.x | G 1/2 A гигиеническое | A03 | EN 1935/2004 EN 10/2011 EN 2023/2006, FDA, 3-A, EHEDG Класс EL I, DNV, GL, Lloyd's Register, CCS, WHG |
LBFS-xxKxx.x | G 1/2 A гигиеническое, удлинение 82 мм | A03 | EN 1935/2004 EN 10/2011 EN 2023/2006, FDA |
LBFS-xxLxx.x | G 1/2 A гигиеническое, удлинение 250 мм, устройство изменения глубины погружения | A03 | EN 1935/2004 EN 10/2011 EN 2023/2006, FDA |
LBFS-xx5xx.x | G 1/2 A ISO 228-1, монтаж со стороны процесса (внутренняя резьба) | T10 | DNV, GL, Lloyd's Register, CCS, WHG |
LBFS-xx2xx.x | G 3/4 A ISO 228-1 | G10 | DNV, GL, Lloyd's Register, CCS, WHG |
LBFS-xx3xx.x | G 1 A ISO 228-1 | G11 | DNV, GL, Lloyd's Register, CCS, WHG |
LBFS-xxNxx.x | 1/2-14 NPT | N02 | - |
LBFS-xxMxx.x | 1/2-14 NPT с температурным Компенсатором | N02 | - |
LBFS-xx6xx.x | 3/4-14 NPT | N03 | DNV, GL, Lloyd's CCS, WHG |
LBFS-xx7xx.x | M18x1 | М11 | DNV, GL, Lloyd's Register, CCS, WHG |
Соответствие по Санитарному Стандарту 3-А обеспечивается только в комбинации с допущенными монтажными бобышками.
Соответствие по EHEDG действительно только в комбинации с допущенными монтажными бобышками, имеющими маркировку «EHEDG Certified» («Сертифицировано EHEDG»).
Сопутствующие товары
Приварные бобышки с резьбой G1/2" для монтажа емкостно-частотных сигнализаторов в задачах, где не требуется беззазорное соединение.
Сертификаты
- Декларация соответствия TP TC 020/2011 продукцию торговой марки Baumer
- Гигиенический EHEDG, 3-A, FDG, WHG
Документация
Подробные схемы подключения и электрических соединений, требования по монтажу и описание доступных в комплектации опций приведено в документации на CleverLevel LBFS:
