Датчики цветовых меток Autonics BC в Санкт-Петербурге
Рефлекторные датчики цветовых меток ВС предназначены для определения присутствия/отсутствия миниатюрных объектов и цветовых меток на расстоянии до 15 мм.
Таймер задержки выключения (40мс) обеспечивает устойчивое обнаружение быстро движущихся объектов.
В наличии Быстрый просмотр
|
В наличии: Много

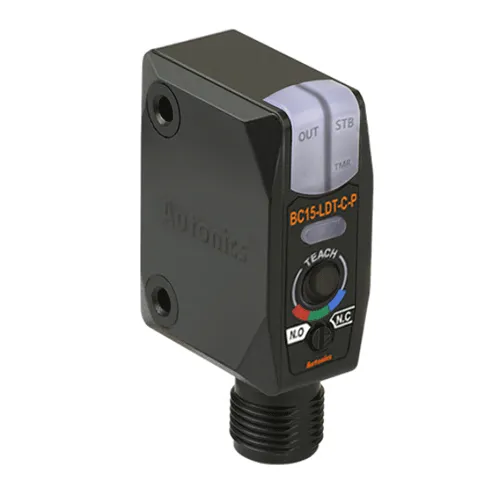

Артикул: BC15-LDT-C-P
Оптический датчик положения BC15-LDT-C-P позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
30 620 руб./шт
-
+
Заказать
|
||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: BC15-LDT-C
Оптический датчик положения BC15-LDT-C позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
|
30 620 руб./шт
-
+
Заказать
|
||||||||||||||
Назначение датчиков цветовых меток серии BC
Фотоэлектрические датчики цветовых меток серии ВС – оптические, рефлекторного типа, сенсоры для высокоточного определения цветовых меток.
Устройства имеют режимы:
- определения цвета;
- определения цвета и его интенсивности.
В обоих режимах у чувствительности датчика есть 3 степени регулировки – точная, нормальная и грубая настройка. Проверка осуществляется по эталонному цвету, получаемому настройкой в функции обучения или посредством управления по внешней цепи. Состояние датчика быстро определяется по имеющимся индикаторам режимов работы.
Принцип работы фотодатчиков серии BC
Фотоэлектрические датчики световых меток серии BC реализуют оптическую схему рефлекторного типа со сходящимся (конвергентным) лучом. Общий фотоэлектрический сенсор определяет наличие/отсутствие мишени по уровню отражённого света. Сенсор цветных меток при определении цвета поверхности облучает её светом от источника трех разных цветов – красного, зеленого и синего (RGB). Сохраняя в памяти заданный (эталонный) цвет, сенсор имитирует светодиодную RGB засветку мишени последовательно. При этом электронная часть устройства определяет соотношение трех отраженных цветов по максимальной чувствительности, получая отраженный свет через внутреннюю светособирающую линзу. Для минимизации оптических потерь и влияния помех используется оптическая схема с разнесенными оптическими осями, сходящийся луч и цилиндрические линзы.
Обработка сигналов характеристик цветового поля производится в формате 12 бит, что позволяет получать чрезвычайно высокую точность (до 99,2%) определения цвета поверхности мишени и его соответствия эталонному значению.
Области применения датчиков цветовых меток серии BC
- производство упаковки и этикеток: для контроля состояния или положения цветных меток при струйной печати;
- контроль положения изделий на конвейерной линии при массовом производстве или транспортировке;
- производство электронных полупроводниковых компонентов и сборочных узлов: проверка правильности сборки, неисправностей и цветных проводных соединений.
Технические характеристики датчиков световых меток серии BС
| Дистанция до объекта | 15 мм ±2 мм |
| Описание целевого объекта | Непрозрачный, полупрозрачный |
| Гистерезис срабатывания | Макс. 20% от расстояния срабатывания (варьируется от режима и чувствительности) |
| Размер области определения | 1,24×6,7 мм (прямоугольник) |
| Время отклика | 500 мксек |
| Напряжение питания | 12…24В DC ±10% (пульсации двойной амплитуды) |
| Потребляемый ток | Макс. 30 мА |
| Характеристика источника света | Полноцветный светодиод (красный, зеленый, синий) |
| Режимы определения датчика | Режим C – определение цвета; Режим C+I – определение цвета и интенсивности. |
| Характер выходного сигнала | Соответствие эталону/несоответствие эталону |
| Запаздывание выключения | 40 мсек |
| Защита выходных цепей | Защита от смены полярности и короткого замыкания |
| Индикаторы состояния датчика | Готовность – красный СИД, нормальная работа – зеленый СИД, режим обучения – полноцветный СИД |
| Ввод внешнего сигнала | Подключение к внешнему входу через разъём |
| Внешняя освещённость | Лампа накаливания, не более 3000 лк |
| Рабочая температура | При эксплуатации: -10…+55°С, при хранении: -25…+75°С |
| Влажность | -35…+85% |
| Степень защиты | IP67 |
| Сертификация | CE |
| Масса | 80 г (без упаковки – 14 г) |
Габаритные размеры оптических датчиков цветных меток серии ВС
Возможные ограничения при применении фотодатчиков серии BC
Ограничения по размещению:
- запрещено использование за пределами помещений;
- допустимая степень загрязнения помещений – 2;
- высота над уровнем моря – не выше 2000 м;
- запрещено использование в помещениях с содержанием горючих и взрывоопасных газов и помещениях с повышенным уровнем вибраций.
Ограничения по монтажу и обслуживанию:
- запрещено использование источников питания переменного тока;
- при питании от импульсных источников необходимо подключать клемму заземления и конденсатор подавления помех;
- запрещено для очистки изделия использовать моющие средства на основе воды или масел.
- при установке защитных козырьков и поворота датчиков для защиты от внешней засветки, необходимо учитывать зависимость предельной дистанции и угла поворота установки датчика от характера поверхности и установленного уровня чувствительности.
