Датчики температуры с аналоговым выходом EMA в Санкт-Петербурге

Назначение датчиков температуры EMA

Температурные датчики EMA построены на основе платиновых терморезисторов Pt1000, что позволяет стабильно и точно отслеживать температуру жидкостей и газов. От датчика поступают электрические сигналы, которые преобразуются в значения измеренной температуры. С помощью таких устройств контролируют нагревание рабочей среды, получают данные для температурной компенсации и защищают технологическое оборудование от перегрева.

Датчики температуры EMA подходят для разных условий эксплуатации, включая коррозионно-опасные среды, а также зоны с высоким номинальным давлением (до 300 бар).

Модельный ряд датчиков температуры EMA

В линейке температурных датчиков с аналоговым выходом EMA представлено несколько серий.

Серия датчиков	Особенности устройств

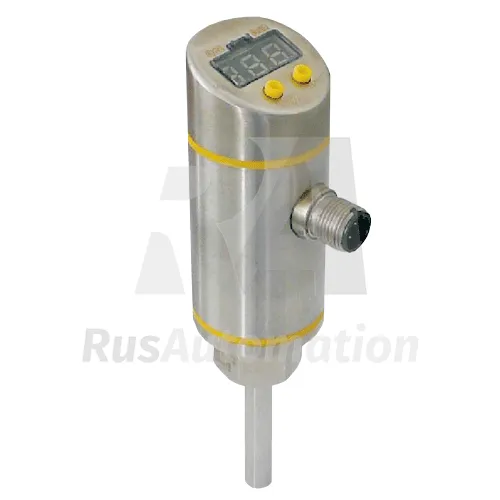

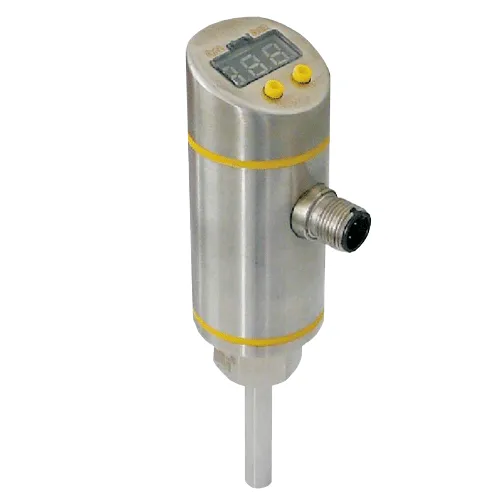

ТА	программируемые датчики температуры; нет необходимости проводить калибровку устройств; высокая точность измерений; показатель пыле- и влагозащиты IP68; модели с длиной зонда 45 мм и 100 мм.

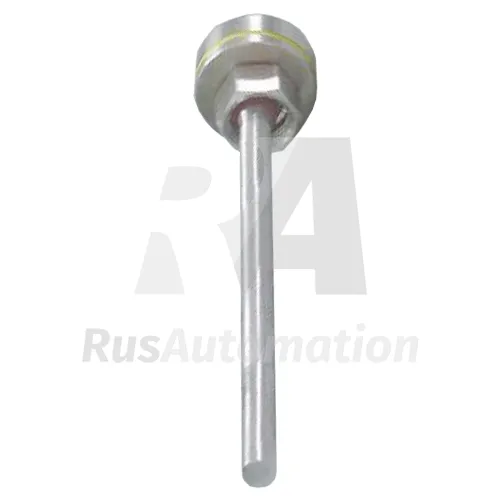

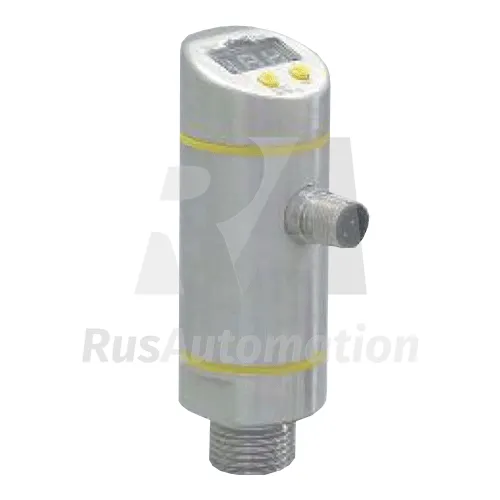

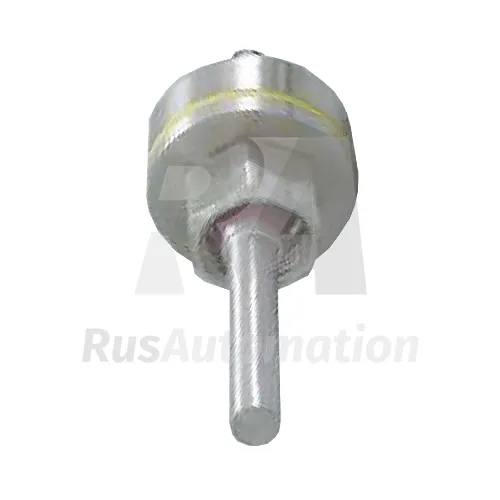

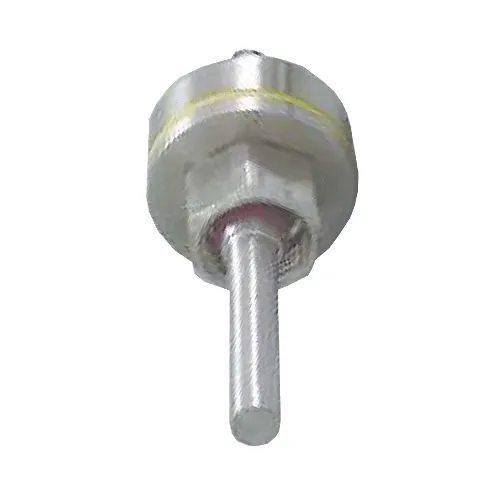

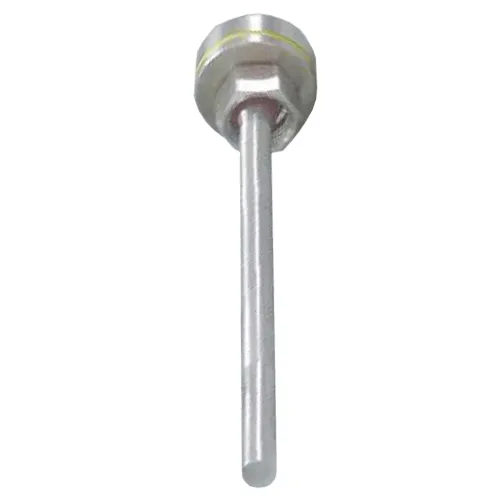

TB/TD	интеллектуальный датчик температуры в дистанционном исполнении; оптимальный вариант для передачи данных на большие расстояния; прибор состоит из трех элементов: измерительного зонда, контрольного блока с дисплеем и кабеля; показатель пыле- и влагозащиты IP68; возможные длины зонда: 45 мм, 160 мм, 260 мм и 360 мм.

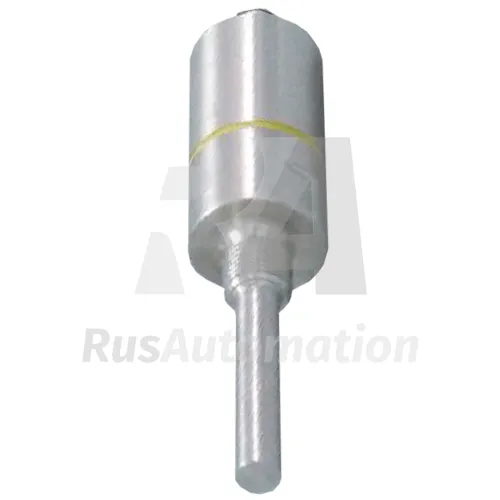

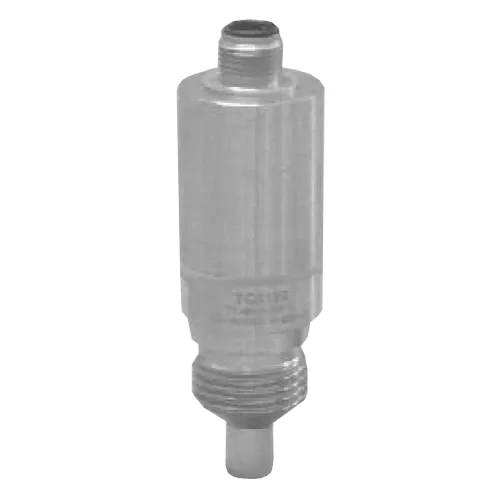

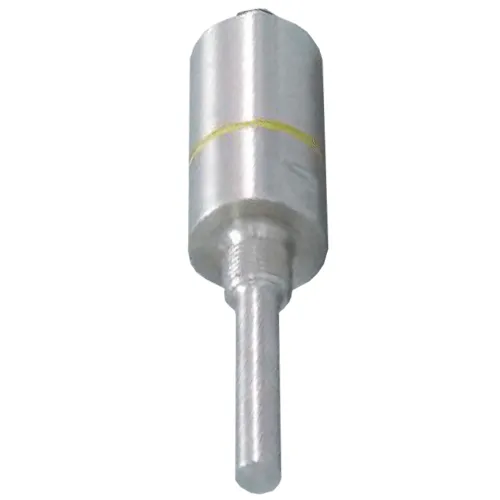

ТC	компактный преобразователь температуры; простота монтажа; надежность конструкции датчика; нет необходимости в калибровке; степень защиты IP68.

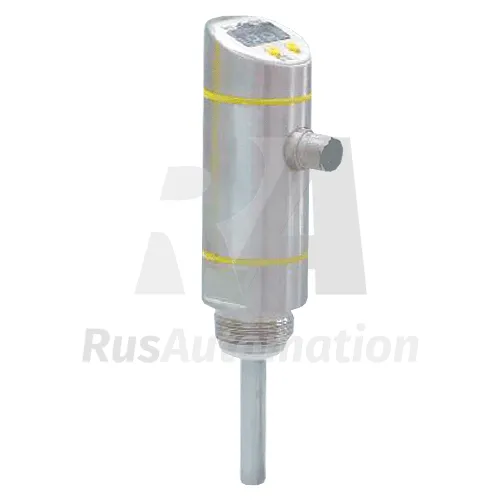

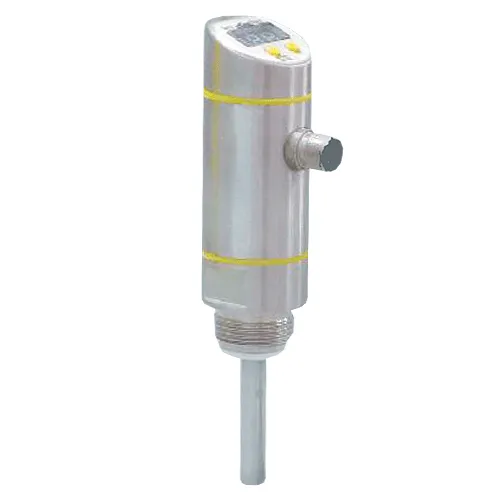

ТА32	датчик температуры в гигиеническом исполнении; максимальная защита оболочки – IP69K.

Преимущества температурных датчиков EMA

Преимущества датчиков температуры с аналоговым выходом EMA:

• Компактные размеры, что позволяет устанавливать устройства в различных местах.
• Простота монтажа и настройки датчиков.
• Возможность передачи измерительных данных и исполнительных сигналов на большое расстояние (у дистанционных датчиков температуры серии TB/TD).
• Возможность выбора диапазона температур и единиц измерения отображаемой температуры (°С или °F).
• Датчики выполнены из нержавеющей стали, устойчивой к коррозии.
• Высокие показатели пыле- и влагозащиты: IP68 – у обычного исполнения, IP69К – у гигиенического исполнения.
• Возможность применения в зонах с повышенными давлением и температурой (до +150°C).

Принцип работы датчиков температуры жидкости EMA

В качестве измерительного элемента датчиков температуры жидкости EMA выступает термосопротивление Pt1000. Принцип его работы основан на известной зависимости величины электрического сопротивления металла (платины) от температуры среды, в которой он находится. Электрический сигнал от термосопротивления, размещенного в зонде, передается на электрическую схему модуля обработки измерительных сигналов. В результате этого на светодиодном дисплее выдается текущее значение температуры, а на аналоговый выход датчика поступает сигнал тока 4…20 мА или напряжения 0…10 В.

Помимо аналогового выхода, датчики серий TA, TB/TD и TA32 имеют дискретный транзисторный выход PNP/NPN с типом контакта NO/NC, благодаря чему можно контролировать предельные значения температуры вещества.

Применение датчиков температуры EMA

Датчики температуры с токовым выходом получили широкое применение в коммунальном хозяйстве и на объектах следующих отраслей промышленности:

• химическая;
• нефтегазовая;
• пищевая;
• фармацевтическая;
• ветроэнергетическая.

Датчики температуры EMA используют в системах обогрева и кондиционирования помещений, в оборудовании крупных котельных, в системах управления различными технологическими процессами. Для применения в пищевой, фармацевтической и химической отраслях в линейке устройств есть специальные санитарные датчики температуры. Эти устройства отвечают всем требованиям саннадзора.

Технические характеристики температурных датчиков EMA

Общие технические характеристики для температурных датчиков серии EMA:

• Напряжение питания: 18…36 В DC
• Типы выходов: PNP NO/NC, NPN NO/NC; 0…10 В; 4…20 мА
• Тип чувствительного элемента: PT1000
• Длина зонда: от 10 до 360 мм
• Присоединение
  • серия TA: M18х1,5
  • серия TA32: G3/4" А
  • серия TB: G1/2" А
  • серия TC: G1/2" А; G1/4" А
  • серия TD: M18х1,5
• Рабочая температура: -40…+150°C (для серии TC -40…+100°C)
• Материал корпуса: нержавеющая сталь 316L
• Степень защиты: IP68 (IP69К для гигиенического исполнения)

Документация

Для более подробного изучения технических параметров ознакомьтесь с документацией на приборы.

• Каталог датчиков температуры с аналоговым выходом EMA
• Технический паспорт на датчики температуры с аналоговым выходом EMA
