Датчики растворенного кислорода Supmea в Санкт-Петербурге

Назначение анализаторов растворенного кислорода SUP-D

Контроль и измерение концентрации растворенного кислорода в водных растворах, участвующих в технологических процессах, является одной из сложнейших задач. Компания Supmea с 2006 года производит и поставляет приборы для анализа параметров жидкостей и имеет обширный опыт в области разработки и внедрения.

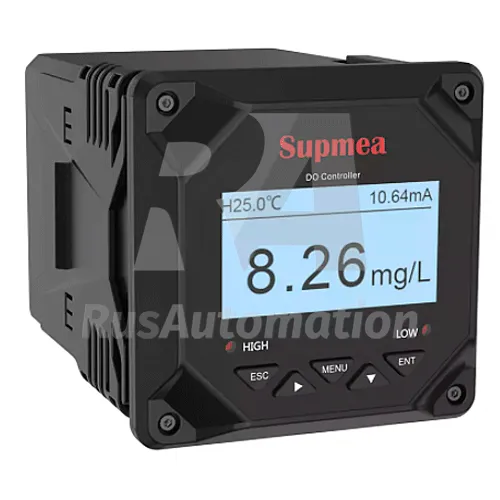

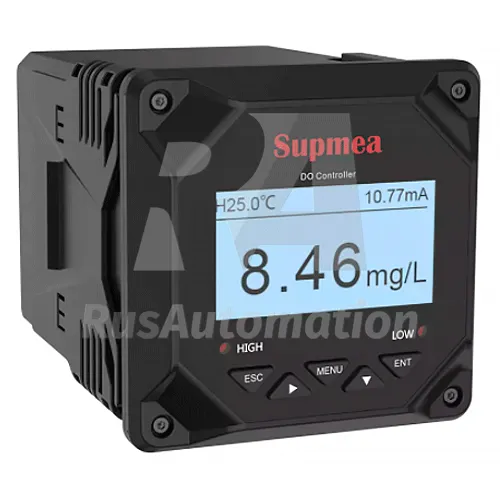

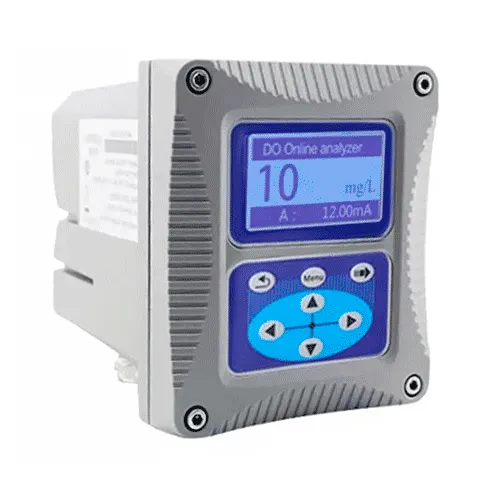

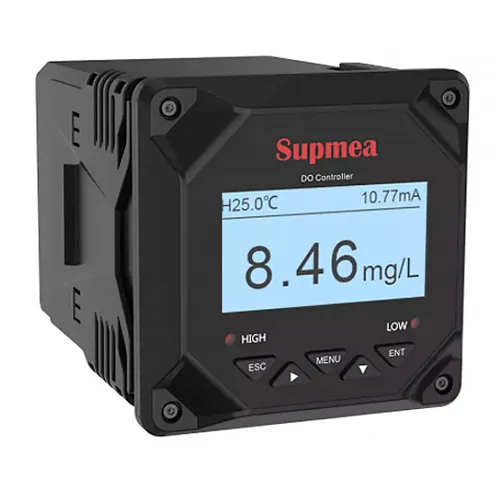

Анализаторы растворенного кислорода в воде серий SUP-DM и SUP-DY представляют собой комплекс приборов, состоящий из датчика растворенного кислорода, реализующего физический процесс измерения, и преобразователя сигнала для его отображения на дисплее и, при необходимости, передачи показаний в систему верхнего уровня по токовому выходу и цифровому протоколу. Контроллер также имеет два настраиваемых релейных выхода. Приборы позволяют измерять концентрацию кислорода (в мг/л, мкг/л), степень насыщения жидкости кислородом (в %), парциальное давление (в гПа) и температуру жидкости.

Конструктивные особенности оксиметров Supmea

• Высокая степень защиты – IP68.
• Наличие у большинства датчиков собственных стандартизированных выходных цифровых каналов связи.
• Особенности структурных и схемных решений датчиков позволяют сохранять информацию о результатах измерений непосредственно в самом устройстве и использовать его в дальнейшем по принципу "Plug&Play" без перекалибровки.

Преимущества датчиков растворенного кислорода SUP-D

• Отличное соотношение цены и качества.
• Промышленные оксиметры Supmea позволяют контролировать комплекс параметров жидкости: концентрацию растворенного кислорода, степень насыщенности раствора, парциальное давление, температуру.
• Программируется выбор величин верхнего/ нижнего пределов, автоматической/ ручной температурной коррекции, величины времени задержки и сигналов превышения уровней.
• Значительный срок службы и длительные интервалы между циклами обслуживания мембранных датчиков.
• Отсутствие потребления кислорода оптическими датчиками и необходимости их калибровок делает возможным их применение в сложных условиях эксплуатации.

Технологии измерения концентрации растворенного кислорода

В датчиках промышленных оксиметров Supmea реализуются два вида технологий измерений: в мембранных датчиках – технология, основанная на электрохимических эффектах; в оптических датчиках – технология, основанная на люминесцентных явлениях. Приборы с разными принципами измерения отличаются по временной стабильности, долговечности и сложности эксплуатации измерительных устройств – датчик растворенного кислорода в воде.

Сущность электрохимической (полярографической) технологии состоит в том, что ряд растворов в присутствии катализатора изменяет свою проводимость пропорционально концентрации растворенного кислорода. Типовая схема датчика мембранного типа, реализующего метод, выглядит так.

На схеме: 1 – пластмассовый цилиндрический корпус со сквозными отверстиями для проводников 2 – индикаторный (рабочий) электрод (платина) 3 – электроды сравнения (серебро), покрыты хлоридом серебра 4 – газопроницаемая полимерная мембрана 5 – фиксирующее кольцо 6 – водный раствор хлорида кальция в пространстве между электродами и мембраной 7 – контролируемая среда (жидкость или газ)

При отсутствии в контролируемой среде кислорода, ток, возникающий при подаче напряжения между индикаторным электродом и электродом сравнения, очень мал. При наличии кислорода в среде, его молекулы диффундируют сквозь мембрану к рабочему электроду и здесь, в присутствии платины (катализатора), начинается реакция восстановления, в ходе которой появляются свободные носители заряда. Ток через электрохимический элемент возрастает, при этом он линейно зависит от концентрации кислорода в среде. Схема весьма зависима от притока свежей воды, степени загрязнения мембраны и химического износа электродов.

Сущность оптической технологии состоит в том, что имеет место явление уменьшения интенсивности излучения вещества-люминофора под действием молекул свободного кислорода. Если, например, рутениевый комплекс освещать синим светом, он начинает интенсивно излучать красный свет, а интенсивность и срок жизни излучения зависят от концентрации кислорода в образце водного раствора.
Схема оптического датчика растворенного кислорода, реализующего метод:

Чувствительная пленка состоит из чувствительного к кислороду люминесцирующего вещества, защищенного от внешнего оптического воздействия черным силиконовым слоем. Пленку освещают синим/зеленым светом от светодиода с частотой импульсов 5 кГц. Возвратное красное люминесцентное излучение воспринимается фотодиодом. Степень «тушения» люминесценции кислородом можно определять как по снижению интенсивности люминесцентного излучения, так и по уменьшению его времени жизни после прохождения импульса возбуждающего света.

Сенсор не потребляет кислород и стабилен длительное время. Он имеет малое время отклика и температурную зависимость, которая компенсируется с помощью локального датчика температуры.

Области применения анализаторов Supmea

Анализатор растворенного кислорода стационарный применяется при непрерывном мониторинге состояния водных растворов на производствах и бытовых объектах.

• На предприятиях очистки сточных вод и промышленных сбросов – для целей управления аэрацией илистых осадков для их эффективной очистки биологическим методом.
• В целях защиты окружающей среды, для мониторинга водной обстановки в реках, озерах и морях для определения качества воды.
• На предприятиях водоподготовки для определения состояния и качества воды, подаваемой в промышленные и гражданские сети.
• На предприятиях энергетики: для подготовки питающей воды котельных установок.
• В рыбоводстве – измерение концентрации растворенного кислорода для создания условий жизни и роста рыбного поголовья.

Видео

Документация

Полные технические характеристики, способы монтажа и другую полезную информацию вы найдете в технической документации ниже:

Инструкции по эксплуатации

Каталоги

• Каталог анализаторов жидкости Supmea
• Референс-лист анализаторов Supmea
