Датчики расхода Dinel TFS в Санкт-Петербурге
Калориметрический датчик расхода TFS − это компактный прибор для контроля температуры и расхода различных невзрывоопасных технологических жидкостей в трубопроводах небольшого сечения.
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: TFS-35N-10-G1/2-IFPF-V-L20-K2
|
77 653 руб./шт
-
+
Заказать
|
||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: TFS-35N-10-G1/2-IFPT-A-L20-K5
|
81 379 руб./шт
-
+
Заказать
|
||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: TFS-35N-10-G1/2-IFPT-H-L20-K2
|
79 826 руб./шт
-
+
Заказать
|
||
Назначение датчиков расхода Dinel TFS

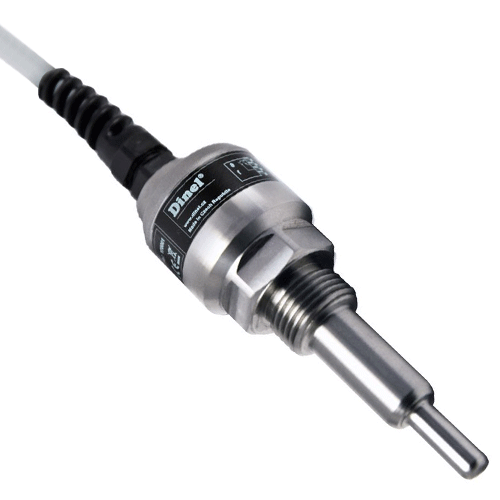

Калориметрический датчик расхода TFS-35 представляет собой промышленное устройство для контроля расхода жидких сред. Корпус датчика выполнен полностью из нержавеющей стали и имеет компактные габаритные размеры. Присоединение к трубопроводу осуществляется с помощью резьбового соединения G1/2, при этом труба может быть пластиковой или металлической. Индикация работы датчика происходит с помощью 7 светодиодов, 5 из которых отвечают за показания интенсивности потока.
Принцип работы прибора основывается на измерении разности между термочувствительными сенсорами, которые нагреваются встроенным элементом и охлаждаются потоком неравномерно, что позволяет определить расход. Это предоставляет возможность отдельного контроля температуры потока, при необходимости. Для этого нужно лишь переключить режим работы.
Настройка датчика происходит магнитной ручкой, которую необходимо прикладывать к символам на лицевой стороне датчика. Доступны следующие настройки:
- Минимальное значение расхода, изменение уставки по температуре – с помощью символа «Т»;
- Максимальное значение расхода, изменение уставки по расходу – с помощью символа «F».
Преимущества калориметрических датчиков TFS-35
У калориметрического датчика расхода следующие преимущества:
- Корпус датчика и измерительный стержень выполнены из нержавеющей стали.
- Быстрый ввод в эксплуатацию.
- Простая параметризация датчика с помощью магнитной ручки и светодиодов.
- В качестве выходных сигналов могут быть использованы группы PNP/PNP или 4-20мА/PNP.
- Возможность контроля расхода или температуры.
- Удобный контроль по месту, с помощью 5 светодиодов, отображающих интенсивность расхода.
- Встроенные электрические защиты.
- Не требует постоянного обслуживания.
Применение расходомеров серии TFS
Калориметрический датчик расхода TFS Dinel широко используется в промышленности за счет небольших габаритных размеров и нержавеющего корпуса. Из основных применений датчика можно выделить:
- охлаждающие контуры;
- смазывающие системы;
- лабораторные установки;
- контроль водных сред в закрытых системах;
- мониторинг утечек.
Датчик работает при достаточно высоком давлении (до 100 бар) и значениях температуры до +80°C и используется в следующих отраслях промышленности:
- химия и нефтехимия;
- водоподготовка и водоснабжение;
- тепло и электроэнергетика;
- металлообрабатывающая промышленность.
И многое другое.
Технические характеристики
Технические характеристики приборов:
- Питающее напряжение: 12…34 В DC.
- Измеряемый диапазон: 1…150 см/с для воды.
- Рабочая температуры среды: -20…+80°C.
- Время достижения рабочего режима после включения: не более 10 секунд.
- Выходные сигналы: 2хPNP или 4-20мА/PNP, в зависимости от кода заказа.
- Максимальное рабочее давление: 10 МПа.
- Материалы датчика:
- корпус: нержавеющая сталь марки AISI 316L,
- измерительный стержень: нержавеющая сталь марки AISI 304.
- Технологическое присоединение: внешняя резьба G1/2.
- Электрические защиты:
- неправильное подключение питающего напряжения,
- перегруз по току и напряжению.
- Защитное исполнение корпуса: IP67/68.
Габаритные размеры
Габаритные размеры стандартного и удлинённого исполнения датчика представлены далее:
TFS-35_-10
|
TFS-35_-11
|
Сертификаты
Документация
Для более подробного ознакомления с правилами эксплуатации и техническими характеристиками Калориметрический датчик расхода TFS Dinel воспользуйтесь следующей документацией:
