Датчики наличия перегруза на конвейерной ленте INNOLevel
Датчик серии IL BHS-M контроля работы ленточного конвейера предназначен для сигнализации о наличии перегруза на ленте транспортера, связанного с наличием избыточного количества транспортируемого материала.
Срабатывание датчика обнаружения перегрузки транспортерной ленты серии INNOLevel BHS-M позволяет сформировать сигнал оповещения оператора конвейерной линии и/или отключение конвейера и связанных с ним механизмов. Тем самым можно избежать аварийной ситуации и следующих за ним длительных простоев и повреждения оборудования и, соответственно, экономических потерь.
|
|||||
|
Преимущества датчиков перегруза на конвейерной ленте INNOLevel BHS-M
Наиболее существенные преимущества:
- предельная простота и дешевизна устройства;
- высокая надежность и значительный ресурс;
- минимальные затраты на установку и текущее обслуживание;
- высокая степень защиты (пыле- и влагозащищенный корпус), позволяющая использовать датчики в транспортных системах в атмосферных условиях и грязных производствах.
Принцип работы датчиков серии IL BHS-M

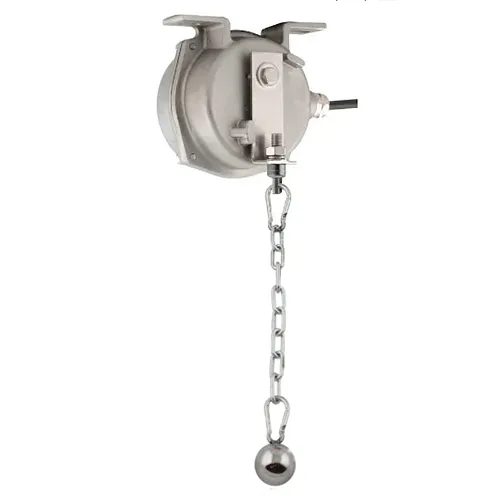

Датчик устанавливается над лентой транспортёра таким образом, чтобы цепь с чувствительным грузом свободно свисала под действием собственного веса и имела возможность отклоняться в направлении и против движения конвейера. Высота установки датчика выбирается таким образом, чтобы при наличии избыточного количества материала на ленте конвейера, цепь отклонялась в результате взаимодействия груза с транспортируемым продуктом.
При отклонении цепи происходит и поворот связанного с ней через рычаг вала датчика. Если отклонение превысит 20° поворота вала, происходит срабатывание размещённого внутри корпуса микропереключателя. Последнее служит сигналом для срабатывания внешних цепей автоматики конвейера: сигнализация диспетчеру, останов конвейера и других механизмов, работа которых взаимосвязана с данной лентой конвейера. Останов оборудования позволяет исключить возникновение аварийных ситуаций и связанных с ними значительных потерь. После прекращения взаимодействия груза с материалом состояние датчика возвращается к исходному.
Применение датчиков серии IL BHS-M
Основные функциональные области применения:
- стандартные ленточные конвейеры в системах подачи деталей, стройматериалов, ингредиентов строительных смесей и т.п.;
- конвейеры фасовочных и упаковочных линий;
- транспортеры открытого типа в системах погрузки/разгрузки судов и ж/д составов;
- транспортные системы открытых горных разработок.
Технические характеристики датчиков серии INNOLevel BHS-M
Технические характеристики, общие для всех исполнений:
- Напряжение питания: 250В AC
- Рабочий ток: 10 А
- Угол срабатывания чувствительного элемента датчика: ≥20° ±2° в любом направлении
- Выходной сигнал: 1 релейный выход
- Сопротивление изоляции: ˃100 МОм
- Диэлектрическая прочность: 2000 В переменного тока в течение 1 минуты
- Степень защиты: IP67
- Материал цепи и чувствительного груза: нержавеющая сталь
- Температура окружающей среды: -40…+75°С
- Относительная влажность: 0…100%
- Ресурс работы: ˃1 млн. срабатываний
Габаритные и присоединительные размеры датчиков обнаружения перегруза:
| Стандартное исполнение IL-BHS-M
|
Коррозионностойкое исполнение IL-BHS-M-SS
|
