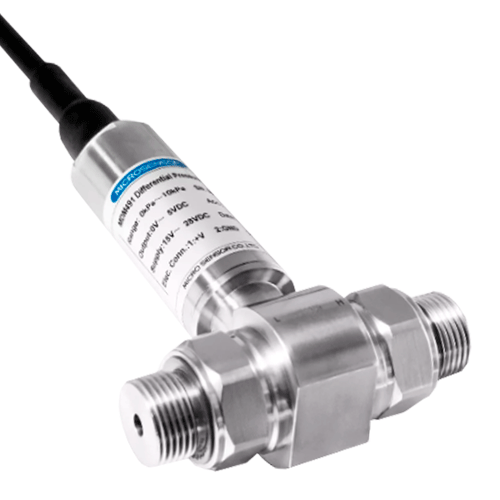

Датчики давления MDM491 в Санкт-Петербурге

Назначение датчиков перепада давления MDM491

Датчик измерения перепада давления серии MDM491 применяют для определения малых перепадов давления в газообразных и жидких средах. Полученный результат позволяет определить также вторичные параметры, такие как наличие среды в трубопроводе, наполнение емкости, интенсивность потока в системе циркуляции.

Преимущества и особенности датчиков давления MDM491

Преимущества пьезорезистивных датчиков перепада давления серии MDM491:

• Надежная сварная конструкция, полностью герметичная.
• Наличие термокомпенсации, что важно при использовании моста Уитстона.
• Возможность измерения с высокой точностью при низких перепадах давления.
• Доступны 6 аналоговых выходных сигналов (3 по току и 3 по напряжению).
• Малая чувствительность к внешним вибрациям несущих конструкций и электромагнитным помехам.
• Высокая степень пылевлагозащиты IP65.
• Коррозионная стойкость элементов благодаря исполнению из нержавеющей стали.

Принцип работы датчиков дифференциального давления MDM491

Работа датчиков дифференциального давления MDM491 основана на пьезорезистивном эффекте, который заключается в изменении удельного электрического сопротивления полупроводника при его деформации.

Прибор имеет диафрагму (мембрану), на которую с двух сторон действует давление от разных источников, заставляя ее изгибаться. Разница давлений от мембраны передается на специальный сенсор с помощью силиконового масла. Особенностью устройства датчиков серии MDM491 является использование в кремниевом сенсоре мостовой схемы Уитстона из четырех резисторов. Под действием перепада давления сенсор деформируется, что приводит к изменению электрического сопротивления резисторов, и мост Уитстона разбалансируется. Изменение сопротивлений преобразуется в аналоговый сигнал, поступающий на аналитические и расшифровывающие устройства.

Хорошая линейная связь между выходным сигналом измерительного моста и перепадом давления позволяет определять его величину с высокой точностью.

Применение пьезорезистивных датчиков перепада давления MDM491

Измерение перепада давления с помощью пьезорезистивного датчика серии MDM491 позволяет определять расход вещества, степень наполнения резервуаров и трубопроводов, промежуточных и технологических емкостей, накопителей и расширителей для газовых и жидких сред. Также эти датчики позволяют следить за состоянием систем фильтрации, поскольку степень загрязненности фильтра влияет на разность давлений до и после него.

К областям применения датчиков перепада давления MDM491 относятся нефтяная и химическая промышленность, электроэнергетика, водоподготовка, гидрология и другие.

Технические характеристики преобразователей давления MDM491

Ниже приведены основные технические характеристики датчиков перепада давления MDM491.

• Диапазон измерения: от 0 кПа до 0,035…2 МПа
• Избыточное давление: ≤2хДИ
• Максимальное статическое давление: 200 бар
• Точность: ±0,5% ДИ
• Долгосрочная стабильность: ±0,5% ДИ/год при ≤2 бар; ±0,2% ДИ/год при >2 бар
• Материалы деталей
  • мембрана: SS 316L
  • корпус: SS304/SS316L
  • кабель: PE/PUR/ПВХ
• Рабочая температура
  • -30…+80°C (тип B1)
  • -20…+70°C (тип B2, материал кабеля – PE, ПВХ)
  • -20…+80°C (тип B2, материал кабеля – PUR)
• Температура хранения: -40…+120°C (тип B2: -20…+85°C)
• Устойчивость к вибрации: 10g, 30…2000 Гц
• Устойчивость к удару: 100g, 11 мс
• Степень защиты: IP65
• Вес: ≤500 г

Документация

Для подробного изучения возможностей и особенностей прибора ознакомьтесь с приложенной документацией.

• Лист технических данных датчиков давления MDM491
