Датчики давления APZ 3426 в Санкт-Петербурге

Назначение датчиков давления APZ 3426

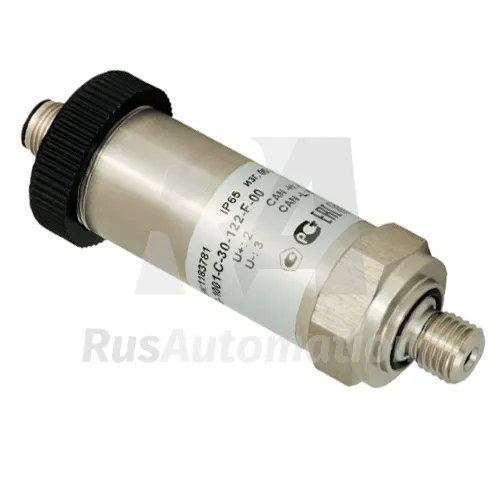

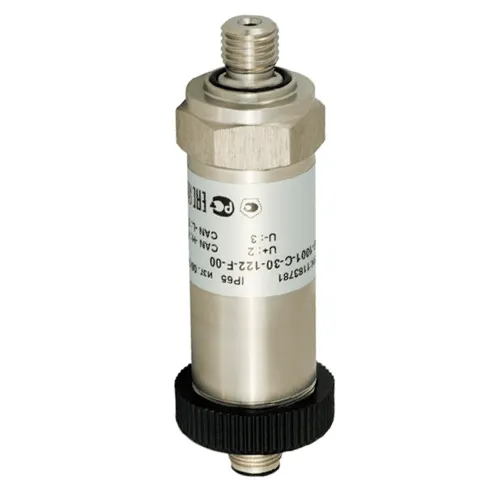

Промышленный датчик давления APZ 3426 предназначен для непрерывного измерения давления в различных технологических процессах. В качестве чувствительного элемента выступает стальная мембрана, которая передает давление со стороны рабочего вещества на тензорезистор. Значение сопротивления резистора пропорционально преобразуется в выходной сигнал, который передается в измерительную систему с помощью протокола CANopen® или J1939. Это делает его отличным устройством для интеграции в систему АСУ ТП, использующую промышленную CAN сеть.

Датчик имеет компактные габариты и прочный корпус, что позволяет устанавливать его в местах с ограниченным пространством. Измерительный диапазон датчика позволяет измерять малые (0…40 мбар) или высокие (до 600 бар) значения давлений.

Преимущества тензорезистивных датчиков давления APZ 3426

К главным достоинствам датчиков давления жидкости APZ 3426 следует отнести:

• Широкий диапазон измеряемого давления;
• Компактный и прочный корпус из нержавеющей стали;
• Высокие метрологические характеристики;
• Тензорезистор обладает высокой стабильностью и быстрым откликом при изменении давления (менее 1 мс);
• Высокая степень защиты корпуса;
• Выходной сигнал по протоколу CANopen.

Применение преобразователей давления APZ 3426

Датчик избыточного и абсолютного давления APZ 3426 может работать в широком диапазоне температур, а сочетание с небольшими габаритами делает эту модель идеальной для контроля давления различных механизмов, использующих гидравлические привода:

• Подъемные краны;
• Судопогрузочные машины;
• Грузовой автотранспорт.

И тому подобное.

Кроме этого, датчик подходит для систем, рабочая жидкость которых не имеет кристаллизирующихся загрязнений и пыли, а давление не превышает 600 бар. Это позволяет находить применение в следующих отраслях промышленности:

• Машиностроение;
• Металлургия;
• Деревообработка;
• Насосные станции;
• Пищевые производства;
• Станкостроение.

И многое другое.

Технические характеристики датчиков давления APZ 3426

Промышленные датчики давления APZ 3426 обладают следующими характеристиками:

• Диапазон измеряемого давления: от 0…40 мбар до 600 бар;
• Метрологическая характеристика (погрешность): ±0,5%, ±0,25%, ±0,2% от диапазона измерения в зависимости от модификации;
• Питающее напряжение: 8…32 В DC;
• Электрическое присоединение: М12х1 (Binder 713);
• Выходные сигналы: CANopen профиль устройства 404, J1939;
• Тип сенсора: тензорезистор;
• Материал сенсора: кремний;
• Материал, контактирующих частей
  • мембрана: нержавеющая сталь 316L;
  • штуцер: нержавеющая сталь 316L;
  • уплотнение
    • для температур до -50°C: EPDM,
    • для температур до 100°C: NBR,
    • для температур свыше 100°C: FKM,
    • опционально: сварное;
• Технологическое присоединение к процессу: G1/2"; G1/4"; 1/2" NPT; 1/4" NPT; М20х1,5; М16х1,5 и другие опционально;
• Диапазон температуры контролируемой среды: -50…+125°C;
• Диапазон температуры окружающей среды: -50…+85°C;
• Степень защиты: IP67.

Габаритные размеры

На рисунках далее представлены габаритные чертежи датчика и электрического присоединения:

APZ 3426 с разъемом М12х1

APZ 3426 с 5-конт. прямым разъемом

APZ 3426 с 5-конт. угловым разъемом

Габаритные размеры присоединения к процессу, приведены ниже:

M20x1,5; G1/2″ EN 837	M16x1,5 EN 837	G1/4″; M12x1; M12x1,25; M12x1,5 EN 837	1/2″ NPT
M20x1,5; G1/2″ DIN 3852	M16x1,5 DIN 3852	G1/4″; M12x1; M12x1,25; M12x1,5 DIN 3852	1/4″ NPT

Электрическое подключение

Для подключения датчика давления с выходным сигналом CANopen, используется следующая распиновка кабельного разъема:

Корпус Питающий + Питающий – CAN High CAN Low

Документация

Ознакомиться более подробно с техническими характеристиками датчиков APZ3426 можно с помощью следующей документации:

• Каталог датчиков давления APZ 3426
• Руководство по эксплуатации

Сертификаты

• Свидетельство об утверждении типа средств измерений ОС.С.30.004.А №60525
• Соответствие ГОСТ Р РОСС.RU.HB25.H02284
• Соответствие ТР ТС №ТС RU C-RU.АД09.В.00093
