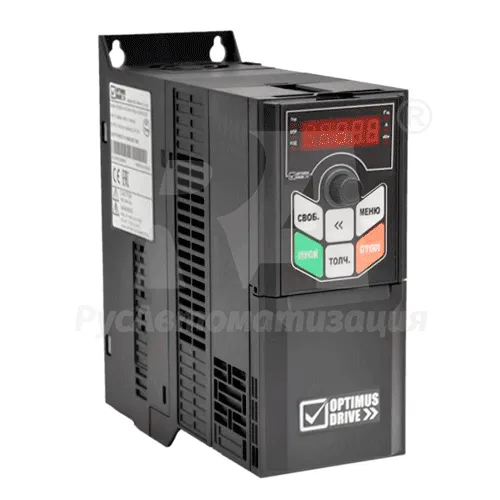

Частотные преобразователи AD800P в Санкт-Петербурге

Серия Optimus Drive AD800P – преобразователи частоты для насосов и вентиляторов

Частотный преобразователь насосной/вентиляторной серии AD800P используется для управления асинхронными трехфазными двигателями. Устройство и функциональность техники позволяют выполнять ряд задач:

• организовать каскадное управление насосными группами с переключением между насосами;
• автоматизировать управление приводом вентилятора и насоса в зависимости от выбранных параметров технологического процесса;
• защищать привод и оборудование от аварийных состояний при разрыве и осушении трубы, перегреве обмоток мотора, возникновении эффектов повышенного трения;
• настраивать обмен данными с окружением для мониторинга и автоматического управления приводами.

Степень автоматизации и защиты приводов можно выбирать, исходя из особенностей технологического процесса. Разделение на блоки (силовой и управления) позволило оптимизировать работу преобразователя и создать удобное для монтажа устройство.

Функции ПЧ AD800P

Специально для работы с приводами насосов и вентиляторов в преобразователях частоты Optimus Drive AD800P включены специфические функции:

• управление единичным насосом, насосной группой и каскадное управление с настройками очередности в зависимости от нагрузки;
• работа в составе сети преобразователей со связью через интерфейс RS-485;
• перевод насоса в режим очистки и связь с обратным клапаном для автоматизации пуска и останова насоса;
• набор решений для защиты: обнаружение избыточного и низкого давления, сухого хода, аварийного падения давления при разрыве трубы, перегрева обмоток мотора.

Частотные преобразователи серии Optimus Drive AD800P полностью адаптированы для использования в составе частотно-регулируемого привода для насосов и вентиляторов.

Преимущества частотных преобразователей AD800P

Среди преимуществ преобразователей частоты серии AD800P стоит особо отметить:

• возможность векторного управления двигателем и выбора алгоритма управления V/F по вольт-частотной характеристике;
• значительную перегрузочную способность до 175 % (в зависимости от модели) и специально разработанный набор функций для работы с приводами насосов и вентиляторов;
• конструктивно предусмотренные платы интерфейса для обмена данными по протоколам EtherCAT, Modbus TCP, Profibus-DP, ProfiNet, присоединение к коммуникационным модулям ввода, вывода;
• наличие в прошивке возможности копирования и переноса параметров, средств для наблюдения за параметрами технологического процесса.

Оператор может использовать удобный выносной пульт управления приводом. При монтаже предусмотрена возможность подвести провода и кабели к нижней части прибора. Платы защищены от внешних воздействий специальным покрытием. При работе прибора не возникает электромагнитных помех окружению за счет встроенного фильтра ЭМС.

Применение модульных преобразователей частоты серии AD800P

Конструктивно и функционально устройства этой серии рассчитаны на специфические профили работы и совместимы с асинхронными трехфазными электродвигателями, которые используются в системах подачи жидкостей, хладагентов и для обеспечения воздухообмена.

Преобразователи частоты AD800P можно применять в промышленности и на инфраструктурных объектах как средства автоматизированного управления двигателями и создания частотно-регулируемого привода с широкой функциональностью.

Технические характеристики преобразователей частоты AD800P

• Мощность: от 0,75 до 630 кВт
• Входное напряжение: 3-фазное, 380…480 В, -15…+10%
• Частота входного напряжения: 50/60 Гц
• Выходное напряжение: 3-фазное, 0…100% входного напряжения
• Частота выходного напряжения: 0…590 Гц
• Метод управления: V/F, векторный
• Тип двигателя: асинхронный, синхронный с постоянными магнитами
• Стартовый момент: 0,5 Гц 150%
• Перегрузочная способность: легкий режим – 120% 60 сек, 150% 3 сек
• Рабочая температура -10…+50°C
• Основные функции: открытый/закрытый контур скорости, процессы замкнутого цикла, управление моментом (с/без датчика скорости), автонастройка двигателя, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д. Замкнутый контур скорости или управление моментом с датчиком скорости работают только при установленной плате энкодера PG
• Функции защиты: короткое замыкание, ошибка заземления, потеря фазы питания, недостаточное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.
• Клеммы управления: 5 дискретных входов, 5 дискретных выходов, 2 порта RS485, 2 реле (НО), 2 аналоговых входа, один аналоговый выход
• Тормозной модуль: встроенный до мощности 22 кВт
• Степень защиты: IP20

Документация

Для ознакомления с полной информацией о технических характеристиках и функциональности преобразователей частоты серии Optimus Drive AD800P для насосов и вентиляторов предлагаем изучить техническую документацию.

• Руководство по эксплуатации преобразователей частоты AD800P
• Краткое руководство по эксплуатации частотных преобразователей Optimus AD800P

ПЧ AD800P цена

Цена преобразователя серии AD800P зависит от выбранной модели и комплектации. Уточнить варианты поставок и возможность приобретения инвертора с дополнительными опциями вы можете у нашего специалиста.
