Назначение источников питания Delta DRF

Промышленные блоки питания серии DRF Delta Electronics предназначены для преобразования входного переменного напряжения в выходное постоянное. Для этого на вход устройства требуется подать три фазы L1, L2, L3. Уровень выходного напряжения – стандартный 24 В DC. Для монтажа блок питания оснащен специальным креплением для DIN-рейки. Компактный металлический корпус не займет много места в шкафу. За счет широкого диапазона рабочей температуры может эксплуатироваться как в помещении, так и на улице (в шкафу) в холодных условиях до -40°C.

Прибор на выходе выдает стабильный уровень постоянного напряжения. Для защиты самого устройства и питающей цепи имеется набор электрических защит. Поэтому его можно использовать для питания самого ответственного оборудования. Внутри корпуса все платы и элементы надежно закреплены, поэтому прибор можно монтировать в горизонтальном положении, что очень удобно, когда на монтажной панели не осталось свободного места.

Модельный ряд источников питания Delta DRF

В зависимости от нагруженности схемы и мощности подключаемого оборудования в серии источников питания DRF есть выбор моделей с разным максимальным током потребления:

Модель	Выходная мощность	Выходной ток	Выходное напряжение	Габаритные размеры

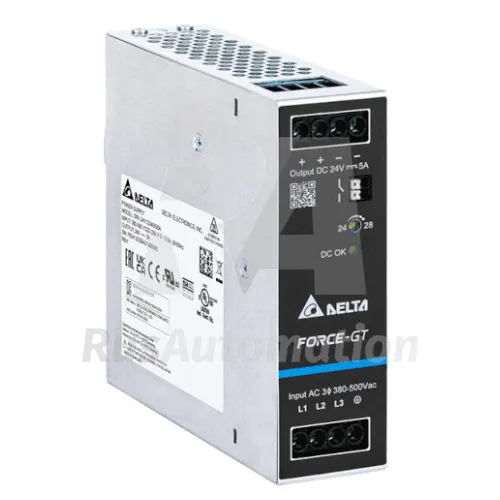

DRF-24V120W3GBA	120 Вт	5 А	24В DC	38х124х125 мм
DRF-24V240W3GBA	240 Вт	10 А	24В DC	50х124х125 мм

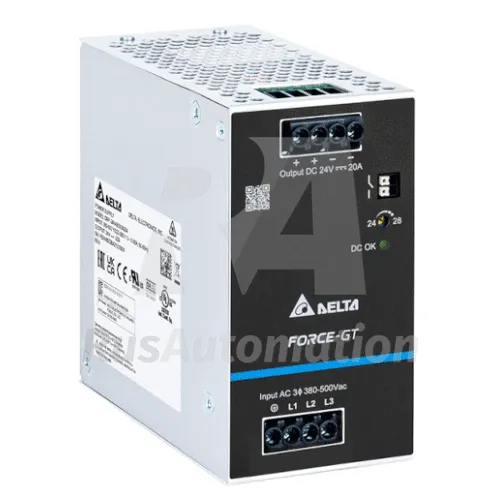

DRF-24V480W3GBA	480 Вт	20 А	24В DC	65х124х127 мм
DRF-24V960W3GBA	960 Вт	40 А	24В DC	110х124х129 мм

Преимущества и особенности промышленных блоков питания серии DRF

Промышленные блоки питания DRF – это отличное решение для обеспечения стабильного электроснабжения устройств, работающих при напряжении 24 В DC. Устройства надежны и занимают немного места на монтажной панели. Также у приборов широкий модельный ряд, в котором можно выбрать исполнение для любого применения. Из других эксплуатационных достоинств следует выделить:

• Прочный металлический корпус небольших габаритов.
• Возможность заряжать аккумуляторы.
• Высокий уровень предельной температуры до 55°C.
• Холодный запуск при температуре -40°C.
• Наличие моделей в ультратонком корпусе.
• Практически не потребляет энергию при отсутствии нагрузки.
• Встроенные электрические защиты.
• Местная сигнализация исправной работы.
• Выходное аварийное реле для дистанционной фиксации ошибок устройства.
• Электронные платы имеют защитный слой, который предохраняет элементы от пыли, песка и других возможных загрязнений.
• Электромагнитные характеристики соответствуют классу B, стандарту невосприимчивости и директиве RoHS по охране окружающей среды.

Устройство и принцип работы блоков питания Delta DRF

Блок питания DRF преобразовывает входное сетевое напряжение в постоянное определенного уровня, в данном случае – 24 В DC. Происходит это следующим образом:

• Входное напряжение понижается трансформатором до нужного уровня.
• Далее поступает на выпрямительную схему, где убирается переменная составляющая.
• Последним этапом является фильтрация и избавление от помех.

Таким образом, на выходе получаем постоянное напряжение, которое отличается высоким уровнем стабильности даже при наличии перепадов в сети. Также для подключаемого оборудования предусмотрены функции защиты от короткого замыкания, перегрузки, перенапряжения, перегрева.

С помощью серии источников питания DRF можно заряжать аккумуляторы. Это делает возможным подключение к БП аккумуляторной станции для осуществления схемы бесперебойного питания. Для сигнализации о нормальной работе устройства или о наличии неполадок предусмотрен релейный выход DC OK.

Применение источника питания DRF

Промышленный источник питания серии DRF подходит для применения в любой промышленной отрасли, где требуется стабильное постоянное напряжение для работы контроллеров, релейных схем, вторичных показывающих приборов, таймеров, программируемых реле, полевых датчиков и концевых выключателей, сирен, горнов, соленоидных клапанов, панелей управления и пр. Отрасли, в которых используют оборудование:

• химия, нефтехимия;
• пищевая промышленность;
• складские хозяйства;
• упаковочные установки;
• автомобилестроение;
• машиностроение;
• деревообработка;
• производство стройматериалов;
• текстильная сфера и другие направления, где требуется определенная степень автоматизации.

Рекомендуем использовать линейку DRF для питания контроллеров второго поколения серии Slim (в моделях SE, SS2, SV2, SX2), а также подключаемых модулей расширения.

Технические характеристики блоков питания серии DRF

Промышленные источники питания серии DRF обладают отличными эксплуатационными характеристиками, которые позволяют применять их для большинства промышленных задач. Общими параметрами для всех устройств линейки являются:

• Входное напряжение: 320-575 В, 3 фазы
• Выходное напряжение: 24 В DC
• Мощность: в зависимости от модели 120, 240, 480, 960 Вт
• Материал изготовления корпуса: алюминий
• Наличие местной и удаленной индикации работы: есть, светодиод и реле DC OK
• Возможность зарядки аккумулятора: есть
• Рабочая температура: от -25 до +70°C
• Возможность горизонтальной установки: есть
• Электрические защиты: есть
• Тепловая защита: есть

Документация

• Каталог источников питания Delta Electronics
• Паспорт на блоки питания Delta DRF

Руководства по эксплуатации блоков питания DRF:

• DRF-24V120W3GBA
• DRF-24V240W3GBA
• DRF-24V480W3GBA
• DRF-24V960W3GBA
