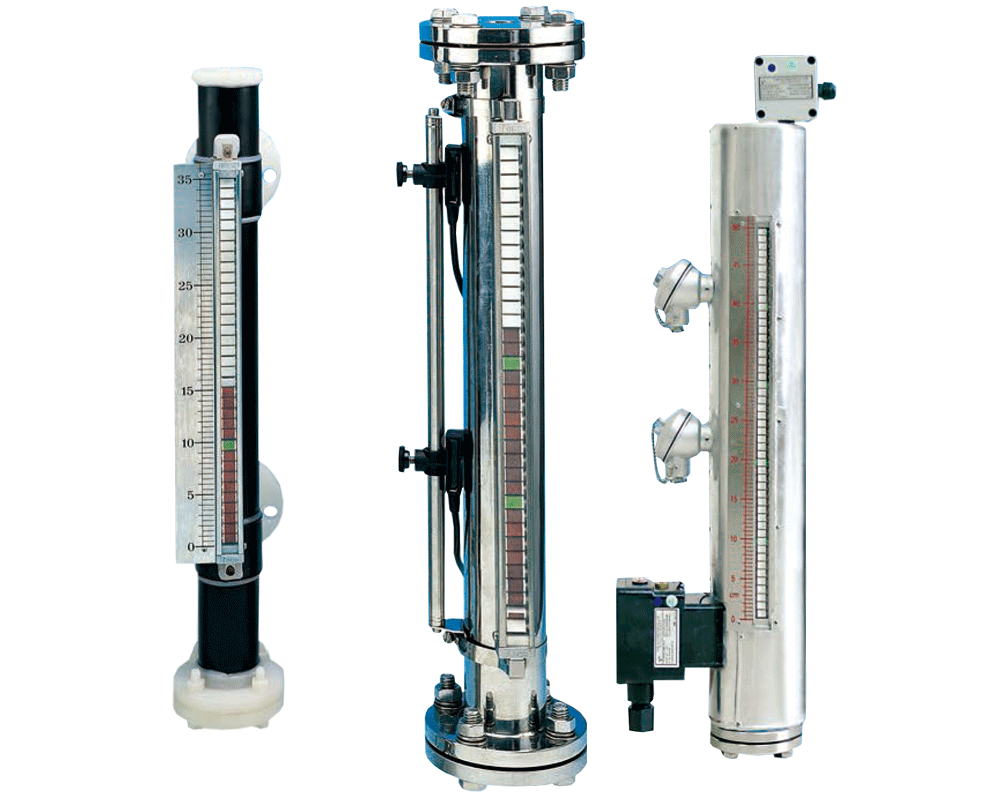

Байпасные уровнемеры для жидкости EF

Преимущества байпасных уровнемеров EF/MEF

Индикаторы уровня EF/MEF имеют следующие преимущества:

• Высота камеры может достигать 5,8 м;
• Максимальная температура процесса + 400°C;
• Морской сертификат;
• Возможность установки предельных выключателей;
• Возможность автономной работы, без питания от сети;
• Возможность проведения технического обслуживания и контрольно поверочных мероприятий без остановки технологического процесса;
• Возможность установки магнитострикционного датчика уровня с последующим подключением к SCADA-системам.

Принцип работы уровнемеров серии EF/MEF

Принцип работы уровнемера EF/MEF достаточно прост. После его монтажа в ёмкость, образуется система сообщающихся сосудов. При увеличении уровня жидкости в баке, котле и т.п. в трубке индикатора EF/MEF также увеличивается уровень. На это движение и реагирует магнитный поплавок, находящийся в уровнемере. В свою очередь поплавок приводит в движение систему магнитов, служащую локальной индикацией уровня. И в результате данного процесса, можно наблюдать точное значение уровня жидкости в ёмкости.

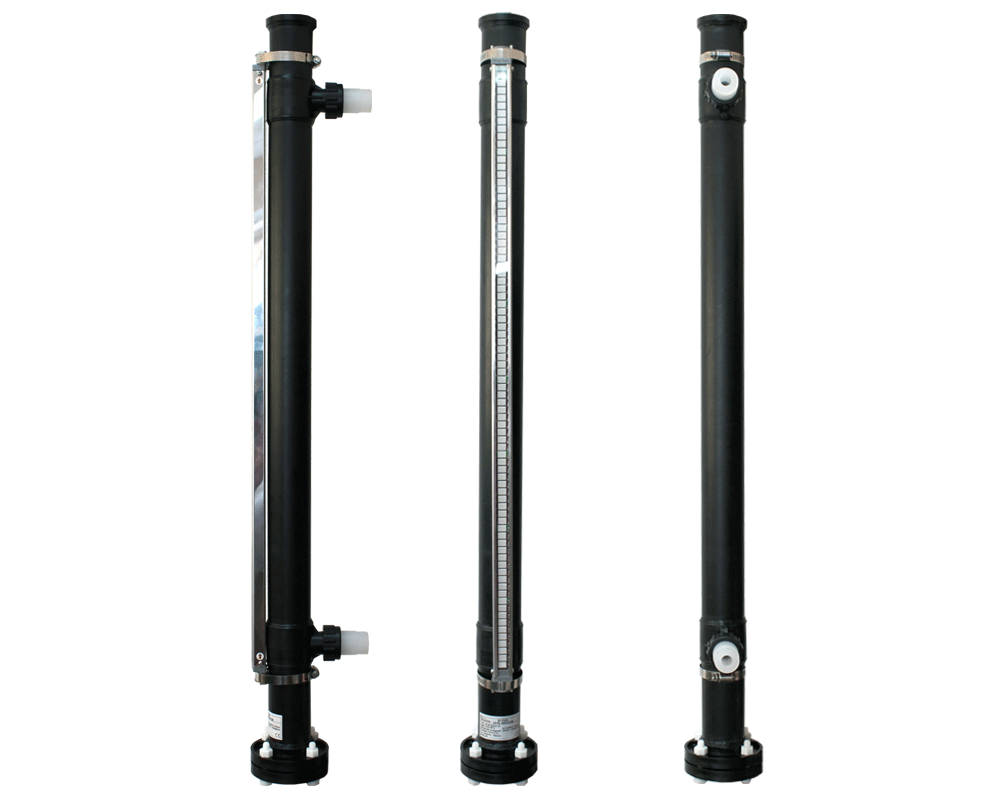

Байпасные уровнемеры серии EF/MEF состоят из:

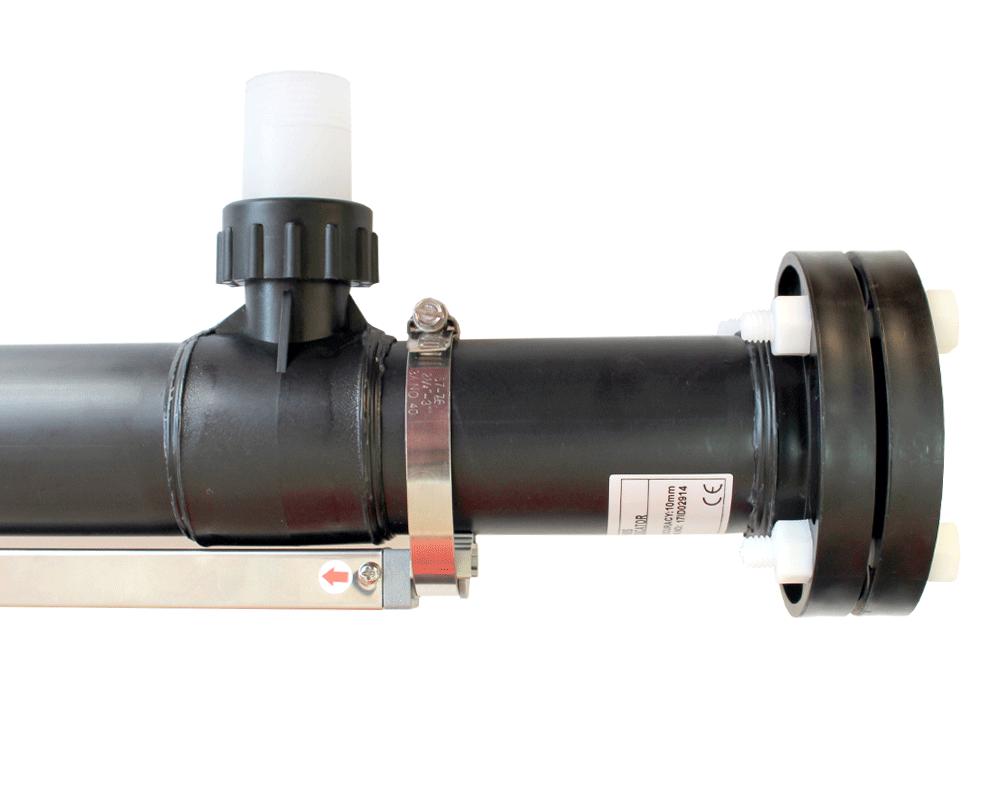

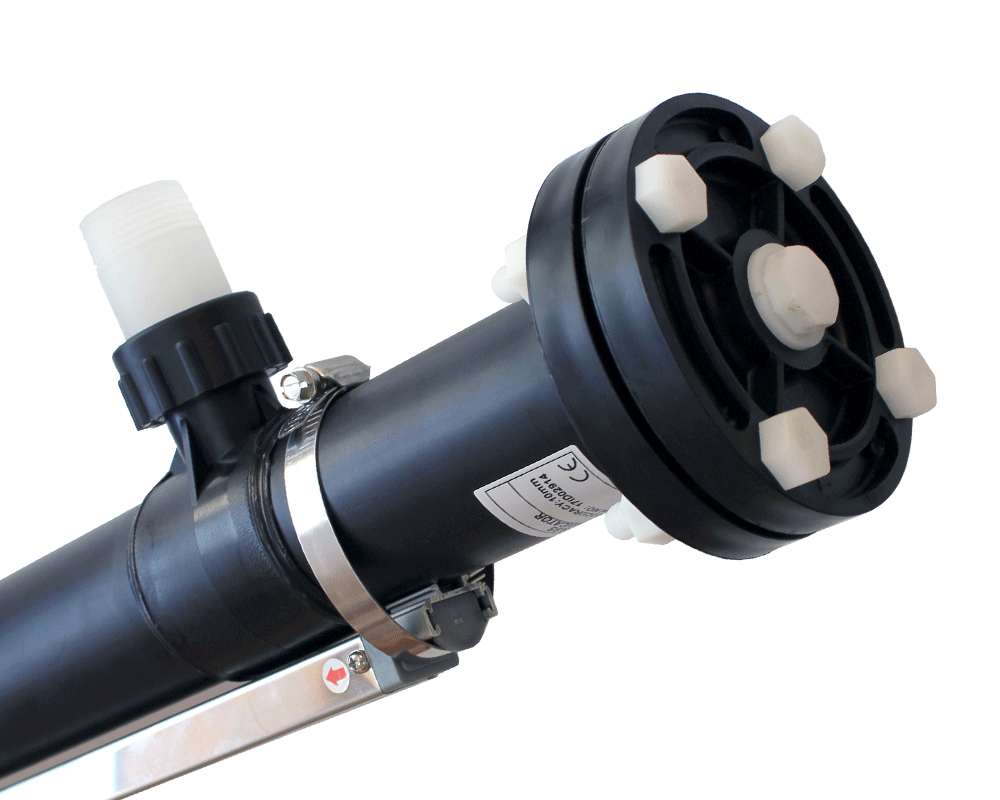

• металлического корпуса, который крепится к ёмкости с помощью фланцев;
• трубки, образующей с ёмкостью систему сообщающихся сосудов;
• магнитного поплавка, положение которого меняется в зависимости от высоты столба жидкости;

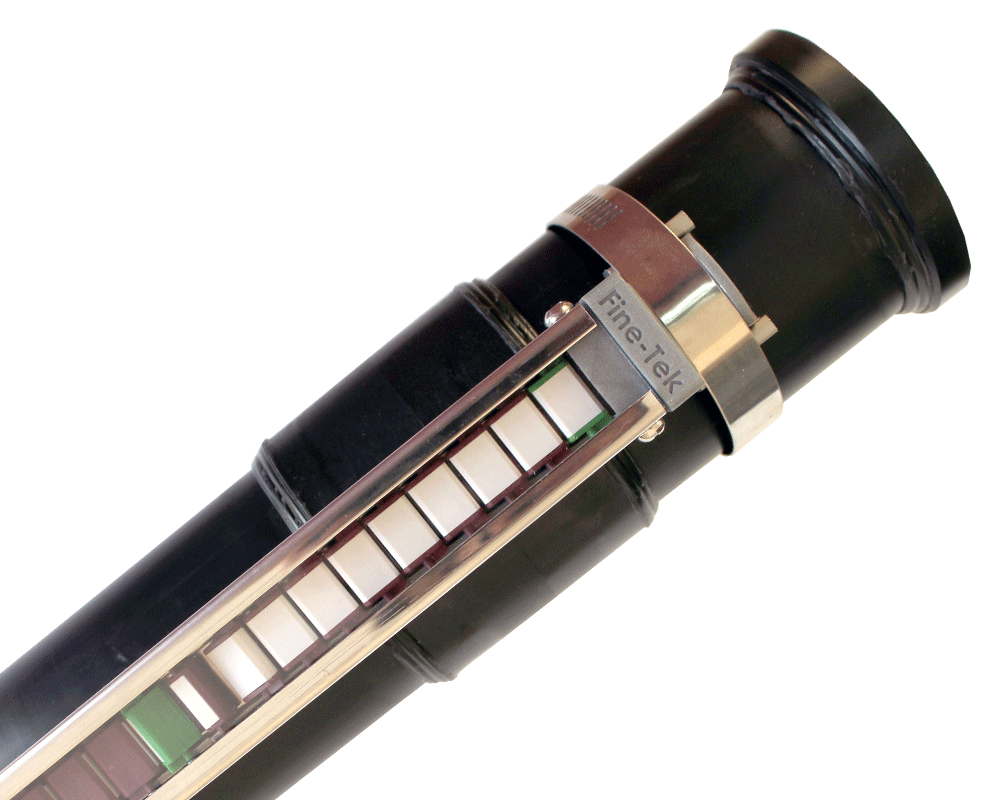

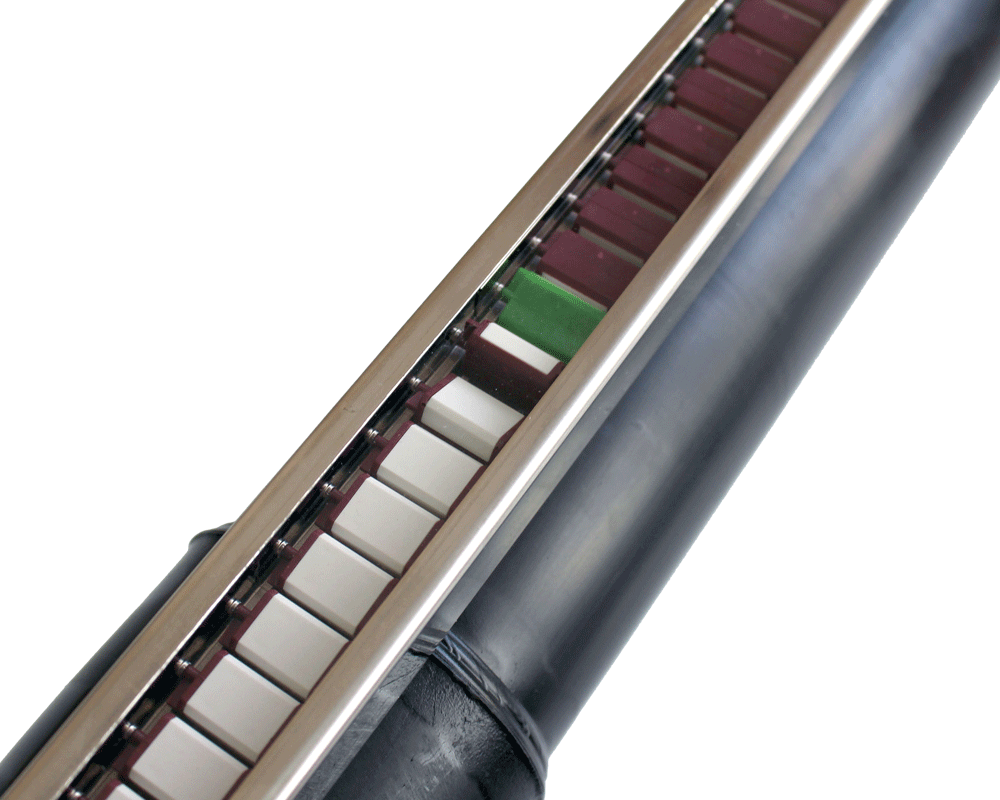

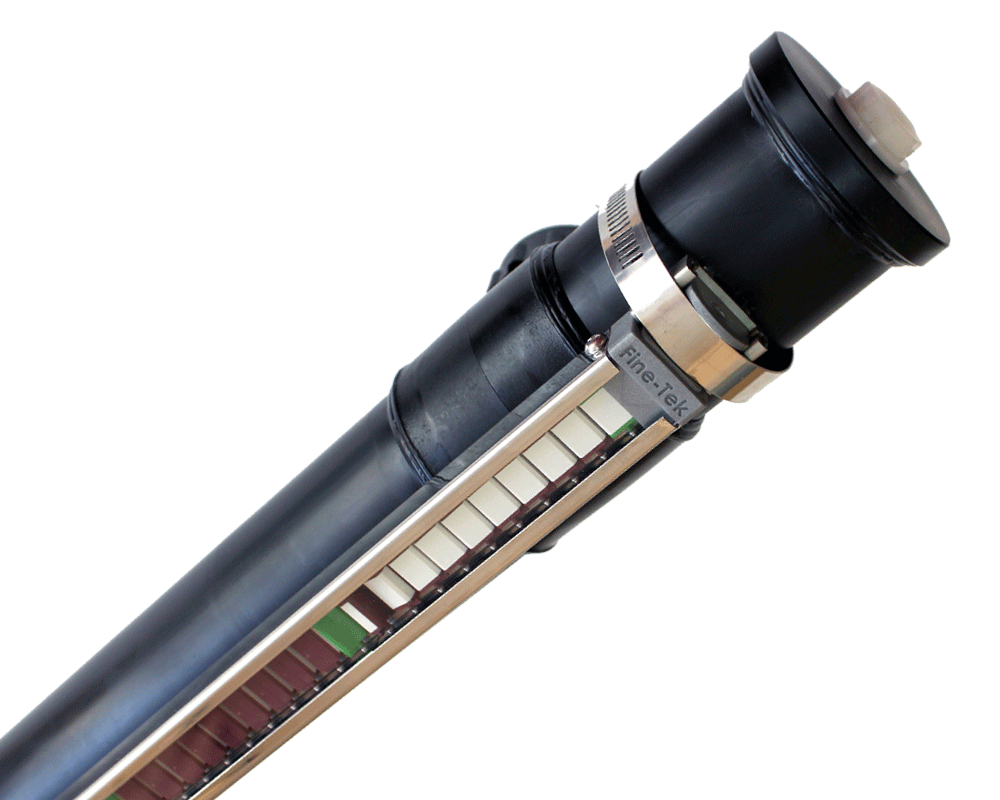

• двухцветных магнитных индикаторов, которые реагируют на перемещения поплавка, создавая при этом индикацию.

Опционально возможна установка магнитострикционного датчика уровня с HART-протоколом для последующей интеграции в SCADA-систему.

При необходимости сигнализации верхнего, нижнего и промежуточного уровней возможна установка сигнализаторов уровня серии EFB на измерительную трубку.

При заказе можно изменить цвета индикаторных магнитов, форму и размер магнитного поплавка, а также форму и цвет линейки.

У байпасных индикаторов уровня непосредственно со средой контактируют только измерительная трубка и магнитный поплавок, что позволяет обслуживать прибор без остановки технологического процесса.

Применение уровнемеров EF/MEF

Байпасные уровнемеры серии EF/MEF могут быть установлены на технологических процессах со следующими особенностями:

• Высокой температурой до 400°C;
• Высоким давлением до 100 кг/см²;
• Агрессивной средой (концентрированные щёлочи и кислоты).

Таким образом магнитные индикаторы уровня EF/MEF могут применяться на:

• Станциях водоподготовки и водоочистки;
• В нефтеперерабатывающей промышленности;
• В химической промышленности;
• В пищевой промышленности;
• В энергетике;
• В ЖКХ.

Характеристики уровнемеров серии EF/MEF

Байпасный уровнемер серии EF обладает следующими техническими характеристиками:

Сигнализаторы предельного уровня EFB

На байпасные уровнемеры серии EF могут быть установлены сигнализаторы верхнего, нижнего и промежуточного уровней серии EFB.

Магнитный переключатель уровня EFB – это сигнализатор предельного уровня жидкости в измерительной трубке байпасного уровнемера EF, который реагирует на перемещение магнитного поплавка. При прохождении магнитного поплавка на уровне установки прибора срабатывает реле, что и сигнализирует о достижении жидкостью установленного уровня.

Характеристики сигнализаторов предельного уровня EFB

• Тип переключателя: геркон
• Потребляемая мощность: 30 Вт
• Материал корпуса: алюминий (для регулируемого типа – полипропилен)

Предельные реле уровня разделяются на 4 типа:

Экономичный реле: SPDT температура: -20…+200°С защита: IP67

Стандартный реле: SPDT температура: -20…+150°С защита: IP65

Взрывозащищённый реле: SPDT температура: -20…+85°С защита: Ex d IIC T6

Регулируемый реле: SPDT, SPST температура: -20…+150°С защита: IP67

Документация

Полная информация о байпасных уровнемерах EF/MEF, технические характеристики, конфигураторы заказа, инструкции по монтажу, подготовке и вводу в эксплуатацию содержатся в документации:

• Каталог байпасных уровнемеров серии EF
