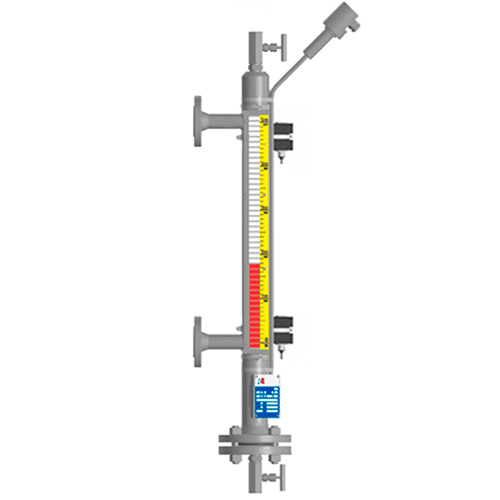

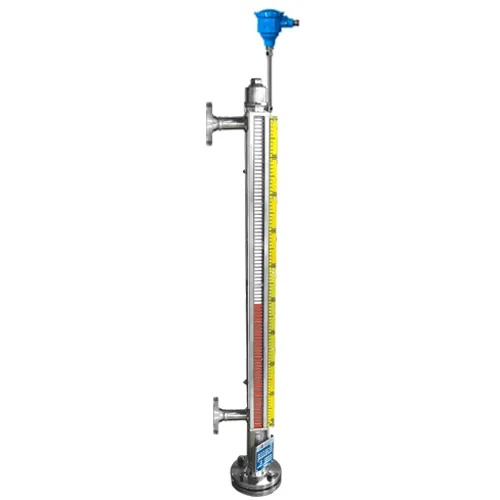

Байпасные уровнемеры для жидкости B16

Назначение байпасных уровнемеров серии B16

Байпасные уровнемеры для жидкостей семейства B16 предназначены для визуального и дистанционного наблюдения уровня заполнения или опорожнения технологических резервуаров. Визуальные уровнемеры разработки «РусАвтоматизации» обладают дополнительными опциями. Они позволяют при минимальных затратах и незначительном конструктивном вмешательстве применять датчики непрерывного контроля уровня или сигнализаторы уровня релейного типа. Вместе с этим разнообразие конструктивных исполнений позволяет сконфигурировать оптимальное решение для любого технологического процесса.

Преимущества байпасных уровнемеров B16

Уровнемеры B16 представляют собой высоконадежный и эффективный продукт. Преимущества его заключаются в следующем.

• Высокие эксплуатационные возможности:
  • давление рабочей среды до 16 бар;
  • температура рабочей среды до +350°С в высокотемпературном исполнении;
  • возможность работы в агрессивных средах – растворах кислот и солей, щелочах, топливе, маслах, растворителях и т.п.;
• Простая и надежная конструкция, проходящая проверки на герметичность сварных соединений, гидроиспытания, дефектоскопию.
• Высокий эксплуатационный ресурс.
• Легкий монтаж и обслуживание.
• Расширяемый перечень функций:
  • непрерывный контроль уровня с выходным сигналом 4…20 мА;
  • сигнализатор уровня с выходным релейным сигналом;
  • местный блок индикации уровня.
• Взрывозащита согласно ТР ТС 012/2011 с наличием сертификата.

Собственное производство компании «РусАвтоматизация» дает следующие преимущества:

• Непосредственные гарантии высокого качества. Компания строго отслеживает производственный цикл изделия и гарантирует полное соответствие заявленным характеристикам.
• Высокая опциональность. Потребитель может выбрать исполнение индикаторов, конфигурацию камер, установку дополнительных устройств и пр.
• Быстрая доставка и доступная цена.

Применение байпасных уровнемеров В16 от РусАвтоматизации

Байпасные уровнемеры B16 с магнитострикционными датчиками уровня или герконовыми сигнализаторами уровня успешно работают с техническими жидкостями различных плотностей при давлениях до 16 бар и в диапазонах температур от -15°С до +100°С. При этом возможен не только визуальный контроль, но и непрерывное дистанционное наблюдение за уровнем заполнения резервуара или сигнализация о достижении предельных уровней заполнения. Такие задачи характерны для технологий различных производств:

• В химической и нефтехимической промышленности.
• В газовом и топливном производствах.
• В области водоочистки и водоподготовки.
• В различных сельскохозяйственных производствах.
• В пищевой промышленности.
• В теплоэнергетике и др.

Технические характеристики байпасных уровнемеров серии B16

Серия байпасных уровнемеров B16 имеет следующие параметры:

• Рабочее давление: до 16 бар.
• Максимальный диапазон рабочей температуры: -40…+350°С.
• Климатическое исполнение устройства по ГОСТ 15150-69:
  • B5 – для базовой модели,
  • OM4 – для высокотемпературного исполнения.
• Технологическое присоединение:
  • фланцевое – Ду25, в соответствии с ГОСТ 33259-2015,
  • приварное – Ду25, труба диаметром 33,7 мм.
• Длина байпасной камеры – 300…2500 мм.
• Вынос присоединительных патрубков: 140 мм.
• Выходной сигнал уровнемера: 4…20 мА +  HART.
• Сигнализатор уровня: 5А 220 В.
• Материалы конструкции
  • колонна и магнитный поплавок: кислотостойкая нержавеющая сталь марки 12Х18Н10Т (аналог AISI 321),
  • уплотнительные элементы: ТРГ – терморасширенный графит.
• Тестирование прочности швов: ВИК, ГИ, ЦД, по запросу РК.
• Тестирование герметичности: ГИ

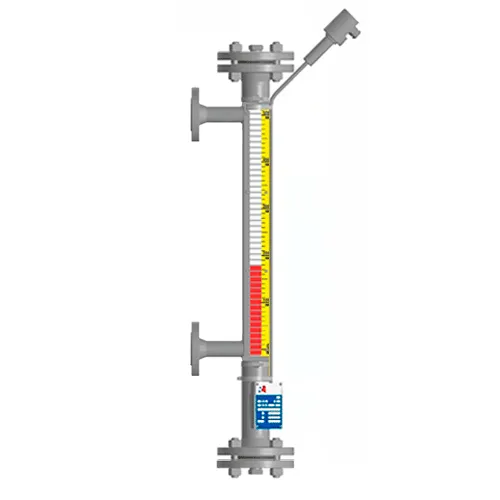

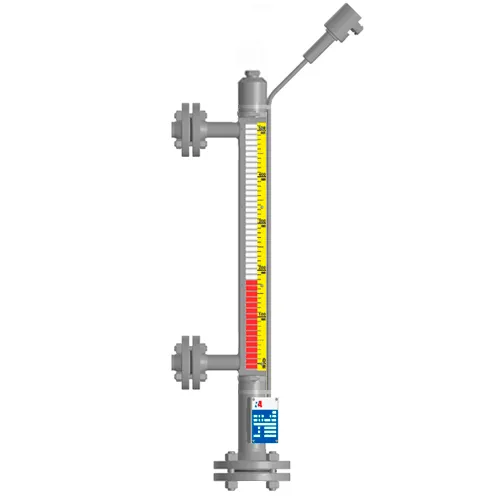

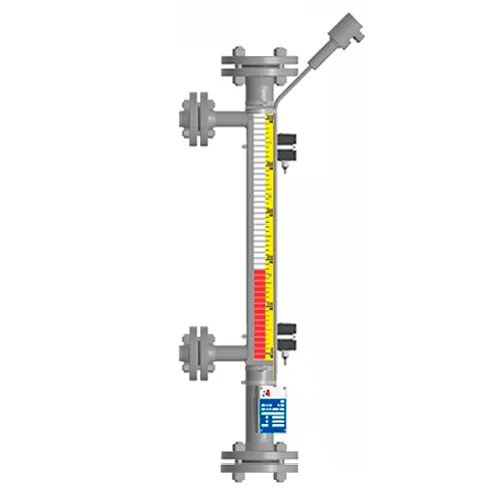

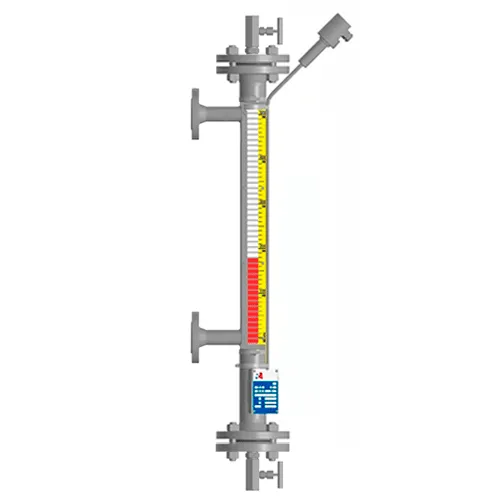

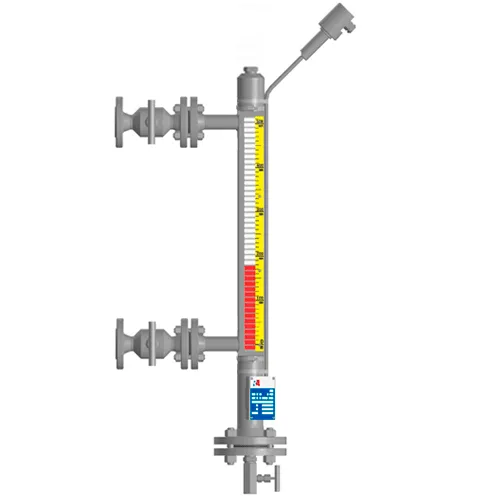

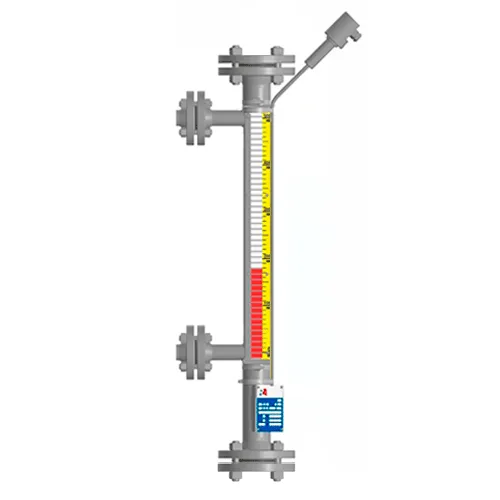

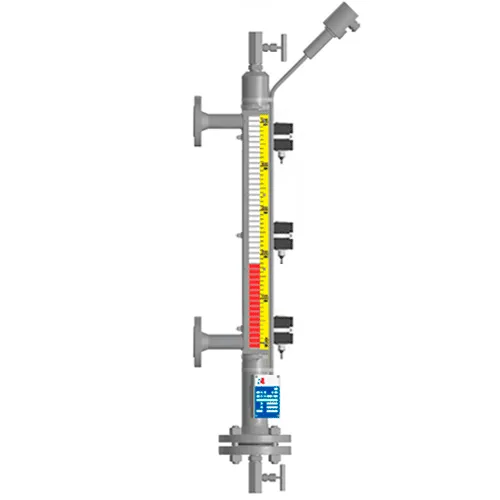

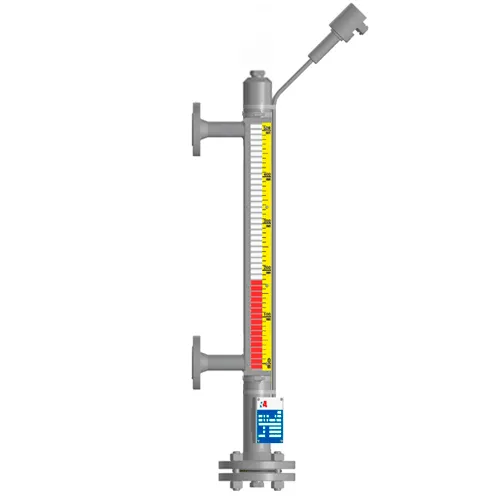

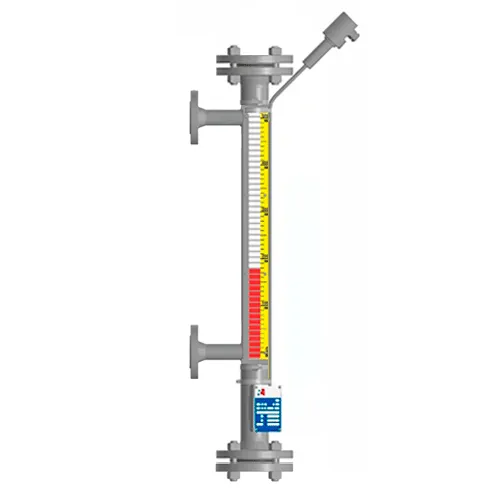

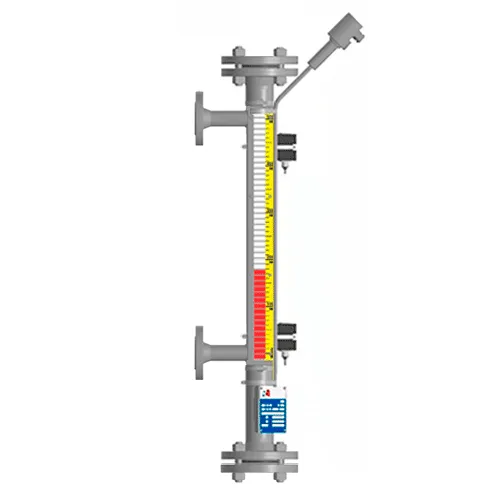

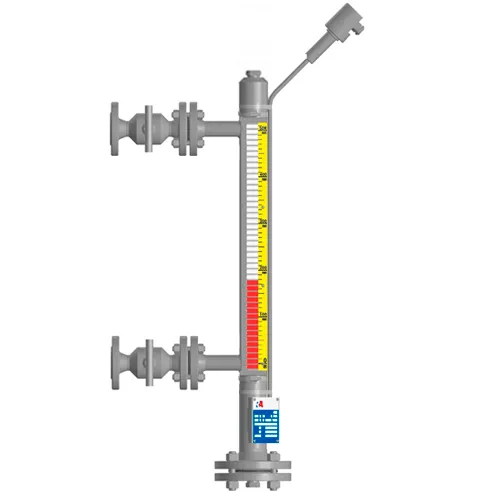

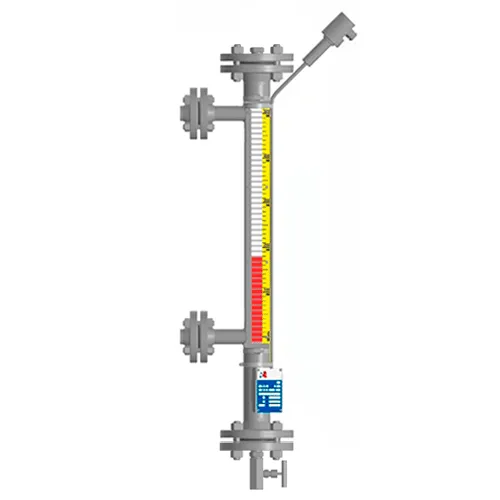

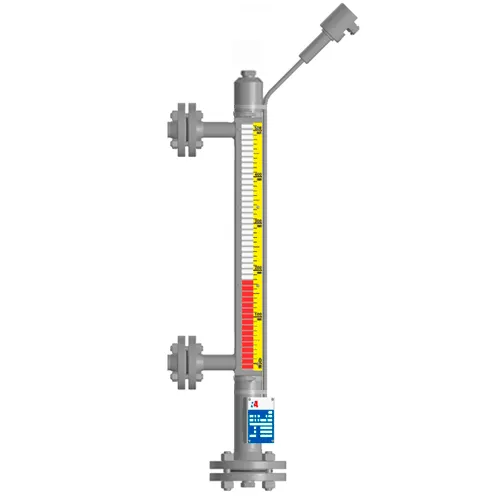

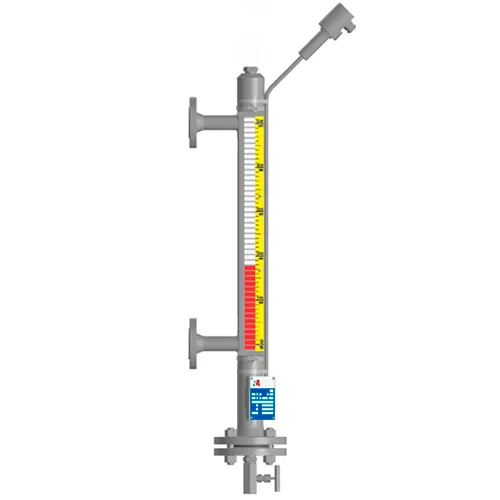

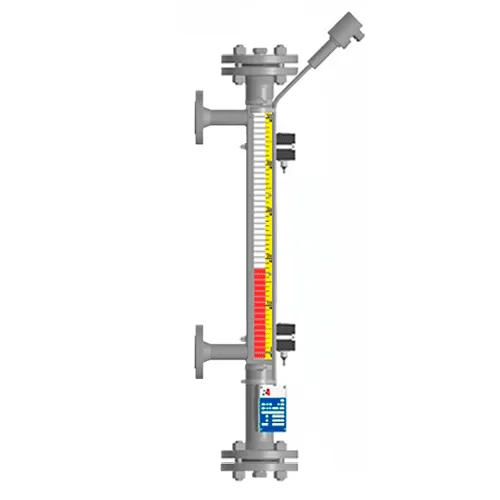

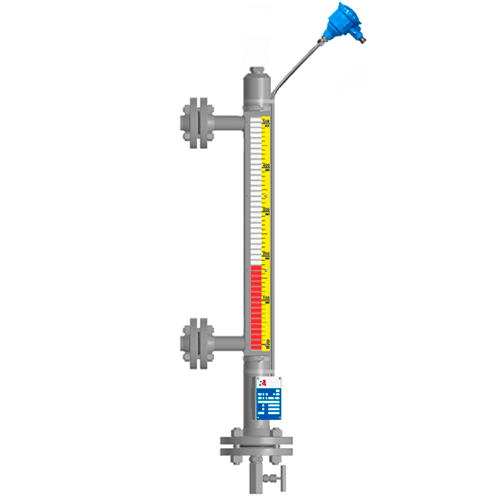

Модификации камер

Компания "РусАвтоматизация" предлагает широкий выбор исполнений камер. Имеется возможность выбора исполнения верхнего и нижнего фланца, а также дополнительных элементов технологического присоединения.

Код заказа

Документация

• Каталог байпасных уровнемеров РусАвтоматизация
• Паспорт и руководство по эксплуатации байпасных уровнемеров ILL-BM
• Сертификат подтверждения соответствия ТРТС 032/2013 «О безопасности оборудования, работающего под давлением»
